Двухосевой поворотный стол с наклоном от ЧПУ CNCT-320 GSA+

Код товара:

40960

Нет в наличии

Купить в лизинг

8 (473) 300-30-78

order@rustan.ru

Сравнить Избранное

Модель:		CNCT-320
Производитель:		GSA

Описание
Комментарии
Отзывы

Компактный дизайн позволяет устанавливать на станки с длиной стола от 1 м. Простая установка на традиционные 3-осевые станки. С помощью 1-осевого контроллера GSA+, подключаемого к системе ЧПУ через М-коды для программируемого наклона стола, можно производить 5-осевую обработку без изменения конструкции станка и его электрооборудования.

По требованию заказчика стол может быть оснащен как гидравлическим, так и пневматическим зажимным устройством. Для повышения точности позиционирования может быть установлен фотоэлектрический датчик.

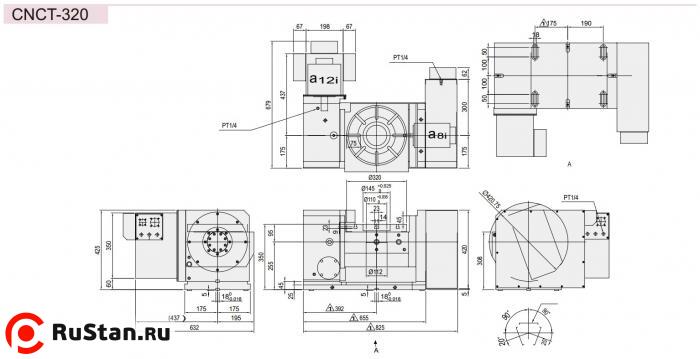

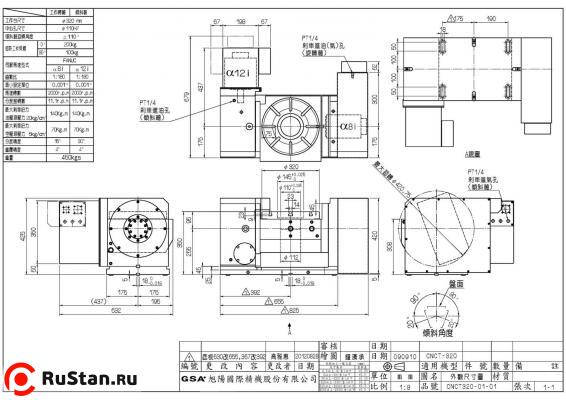

Технические характеристики CNCT-320
Параметр	Ед. изм.	Значение
Диаметр	мм	320
Высота центра	мм	255
Общая высота	мм	425
Вес CNCT-320 нетто (без двигателя)	кг	505
Центральное отверстие	мм	110^Н7
Ширина Т-пазов	мм	14^Н7
Ширина направляющего сухаря	мм	18^Н7

Поворот и наклон
Параметр	Ед. изм.	Поворот	Наклон
Сервомотор Meldas		НF-154T	НF-204T
Сервомотор Fanuc		a8i	a12i
Сервомотор Siemens		1FK7063	1FK7083
Сервомотор Heidenhein		QSY116E	QSY155B
Передаточное число		1:180	1:180
Угол наклона	град	-110…110	-110…110
Минимальный угол	град	0,001	0,001
Максимальные обороты	об/мин	11.1	11.1
Усилие пневмозажима	кг*м	71	71
Усилие гидрозажима	кг*м	142	142
Точность позиционирования		15”	30”
Повторяемость	с	±4”

Максимальные нагрузки
Параметр	Схема	Ед. изм.	Значение
Максимальная вертикальная нагрузка		кг	W = 100
Максимальная горизонтальная нагрузка		кг	W = 200
Максимальное радиальное усилие		кг	F = 1500
Максимальное радиальное усилие		кг*м	FxL = 142
Максимальное радиальное усилие		кг*м	FxL = 200
Максимальная рабочая инерция		кгсмсек²	26
