Комбинация высокоточного червячного колеса из бронзо-никелевого сплава и стального закаленного червяка обеспечивают длительное сохранение точности позиционирования.

Многоточечная пневматическая или гидравлическая тормозная система обеспечивает превосходное усилие зажима, исключающее вибрацию при силовом резании.

Универсальный интерфейс, позволяющий проводить как контурную обработку с применением 4-й оси, так и индексирование по М-кодам при позиционной обработке.

Увеличенное отверстие в шпинделе позволяет закреплять трубные заготовки. Поворотные столы данного типа широко применяются на вертикальных обрабатывающих центрах и фрезерных станках. Двигатель может быть установлен как с правой, так и с левой стороны.

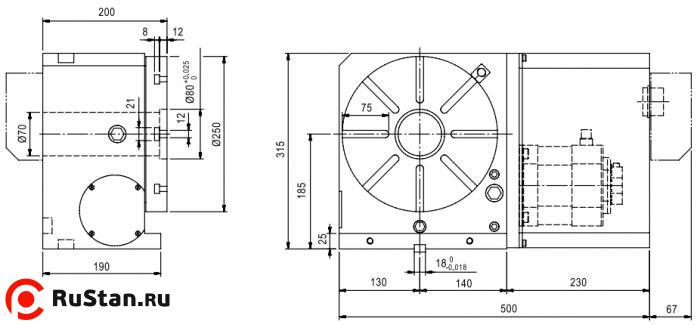

Технические характеристики CNC-250R GSA+

Параметр Ед. изм. Значение
Диаметр мм 250
Высота центров при вертикальной установке мм 185
Высота стола при горизонтальной установке мм 200
Общая высота при вертикальной установке мм 315
Вес CNC-250R нетто (без двигателя) кг 124
Центральное отверстие мм 70Н7
Ширина Т-пазов мм 12Н7
Ширина направляющего сухаря мм 18Н7
Сервомотор Meldas HF-104T / HF-154T
Сервомотор Fanuc a4i / a8i
Сервомотор Siemens 1FK7060 / 1FK7063
Сервомотор Heidenhein QSY116C / QSY116E
Передаточное число 1:180/1:90
Минимальный угол град 0,001
Максимальные обороты об/мин 11,1/22,2
Усилие пневмозажима кг*м 47
Усилие гидрозажима кг*м 94
Класс точности позиционирования 15”
Повторяемость (Однонаправленный) с ±4”
Повторяемость (Двунаправленный) с ±8”
Макс. усилие резания кг*м 45

Максимальные нагрузки
Параметр Схема Ед. изм. Значение
Максимальная вертикальная нагрузка Максимальная вертикальная нагрузка кг W = 150
Максимальная горизонтальная нагрузка Максимальная горизонтальная нагрузка кг W = 300
Максимальное радиальное усилие Максимальное радиальное усилие кг F = 1450
Максимальное радиальное усилие Максимальное радиальное усилие кг*м FxL = 94
Максимальное радиальное усилие Максимальное радиальное усилие кг*м FxL = 180
