Одноосевой поворотный стол ЧПУ CNC-500R GSA+

Код товара:

40671

Нет в наличии

Купить в лизинг

8 (473) 300-30-78

order@rustan.ru

Сравнить Избранное

Модель:		CNC-500R
Производитель:		GSA

Описание
Комментарии
Отзывы

Комбинация высокоточного червячного колеса из бронзо-никелевого сплава и стального закаленного червяка обеспечивают длительное сохранение точности позиционирования.

Многоточечная пневматическая или гидравлическая тормозная система обеспечивает превосходное усилие зажима, исключающее вибрацию при силовом резании.

Универсальный интерфейс, позволяющий проводить как контурную обработку с применением 4-й оси, так и индексирование по М-кодам при позиционной обработке.

Увеличенное отверстие в шпинделе позволяет закреплять трубные заготовки. Поворотные столы данного типа широко применяются на вертикальных обрабатывающих центрах и фрезерных станках. Двигатель может быть установлен как с правой, так и с левой стороны.

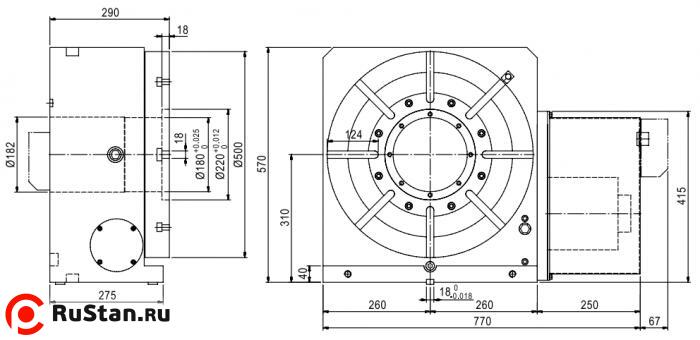

Технические характеристики CNC-500R GSA+
Параметр	Ед. изм.	Значение
Диаметр	мм	500
Высота центров при вертикальной установке	мм	310
Высота стола при горизонтальной установке	мм	290
Общая высота при вертикальной установке	мм	570
Вес CNC-500R нетто (без двигателя)	кг	380
Центральное отверстие	мм	180^Н7
Ширина Т-пазов	мм	18^Н7
Ширина направляющего сухаря	мм	18^Н7
Сервомотор Meldas		HF-204S / HF-354S
Сервомотор Fanuc		a12i/a22i
Сервомотор Siemens		1FK7083 / 1FK7101
Сервомотор Heidenhein		QSY155B / QSY155D
Передаточное число		1:120
Минимальный угол	град	0,001
Максимальные обороты	об/мин	16,7
Усилие пневмозажима	кг*м	125
Усилие гидрозажима	кг*м	250
Класс точности позиционирования		15”
Повторяемость (Однонаправленный)	с	±4”
Повторяемость (Двунаправленный)	с	±8”
Макс. усилие резания	кг*м	230

Максимальные нагрузки
Параметр	Схема	Ед. изм.	Значение
Максимальная вертикальная нагрузка		кг	W = 350
Максимальная горизонтальная нагрузка		кг	W = 600
Максимальное радиальное усилие		кг	F = 4000
Максимальное радиальное усилие		кг*м	FxL = 380
Максимальное радиальное усилие		кг*м	FxL = 350
