Одноосевой поворотный стол ЧПУ CNC-630R GSA+

Код товара:

40672

Нет в наличии

Купить в лизинг

8 (473) 300-30-78

order@rustan.ru

Сравнить Избранное

Модель:		CNC-630R
Производитель:		GSA

Описание
Комментарии
Отзывы

Комбинация высокоточного червячного колеса из бронзо-никелевого сплава и стального закаленного червяка обеспечивают длительное сохранение точности позиционирования.

Многоточечная пневматическая или гидравлическая тормозная система обеспечивает превосходное усилие зажима, исключающее вибрацию при силовом резании.

Универсальный интерфейс, позволяющий проводить как контурную обработку с применением 4-й оси, так и индексирование по М-кодам при позиционной обработке.

Увеличенное отверстие в шпинделе позволяет закреплять трубные заготовки. Поворотные столы данного типа широко применяются на вертикальных обрабатывающих центрах и фрезерных станках. Двигатель может быть установлен как с правой, так и с левой стороны.

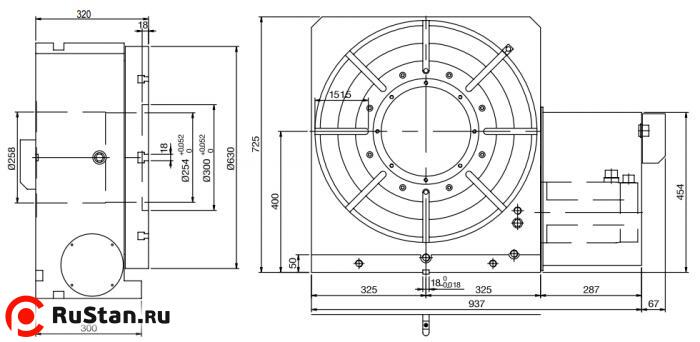

Технические характеристики CNC-630R GSA+
Параметр	Ед. изм.	Значение
Диаметр	мм	630
Высота центров при вертикальной установке	мм	400
Высота стола при горизонтальной установке	мм	320
Общая высота при вертикальной установке	мм	725
Вес CNC-630R нетто (без двигателя)	кг	860
Центральное отверстие	мм	254^Н7
Ширина Т-пазов	мм	18^Н7
Ширина направляющего сухаря	мм	18^Н7
Сервомотор Meldas		HF-354S
Сервомотор Fanuc		a22i
Сервомотор Siemens		1FK7101
Сервомотор Heidenhein		QSY155D
Передаточное число		1:180
Минимальный угол	град	0,001
Максимальные обороты	об/мин	11,1
Усилие пневмозажима	кг*м	350
Усилие гидрозажима	кг*м	700
Класс точности позиционирования		15”
Повторяемость (Однонаправленный)	с	±4”
Повторяемость (Двунаправленный)	с	±8”
Макс. усилие резания	кг*м	320

Максимальные нагрузки
Параметр	Схема	Ед. изм.	Значение
Максимальная вертикальная нагрузка		кг	W = 400
Максимальная горизонтальная нагрузка		кг	W = 1000
Максимальное радиальное усилие		кг	F = 5000
Максимальное радиальное усилие		кг*м	FxL = 700
Максимальное радиальное усилие		кг*м	FxL = 800
