Встроенное хиртовое зацепление, состоящее из 3 частей, обеспечивает точность позиционирования ±5”. За счет 3-компонентной конструкции зацепления, поверхность стола не приподнимается во время поворота. Возможно как прямое подключение к 4-й управляющей оси станка, так и подсоединение через М-коды, с применением 1-осевого шагового или асинхронного контроллера GSA+

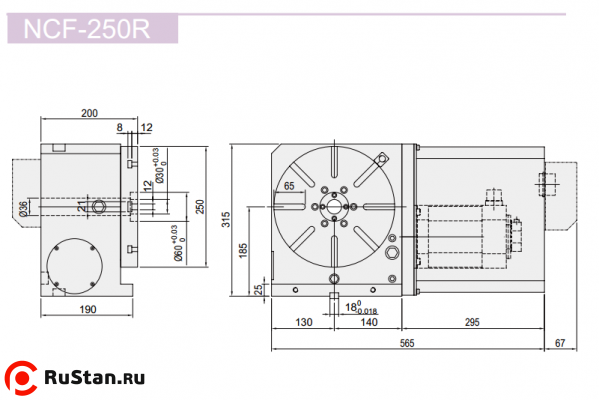

Технические характеристики NCF-250R

Характеристика Ед. изм. Значение
Диаметр мм 250
Высота центров при вертикальной установке мм 185
Высота поверхности стола при горизонтальной установке мм 200
Общая высота при вертикальной установке мм 315
Центральное отверстие мм 30Н7
Ширина Т-пазов мм 12Н7
Ширина направляющего сухаря мм 18Н7
Тип сервомотора Meldas тип НF-104T
Fanuc a4i
Siemens 1FK7060
Heidenhein QSY116C
Передаточное число 1:90
Минимальный угол град 1/5
Максимальные обороты об/мин 22,2
Повторяемость Однонаправленный с ±1”
Двунаправленный ±2”
Вес нетто (без двигателя) кг 110
Усилие зажима кг*м 500
Грузоподъемность при вертикальной установке (с задним центром) кг 250
