Фильтры
Каталог оборудования
Цена для юр. и физ. лиц
21 012 руб.
с НДС - на 06.07.2020 г.
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы
  • Доставка

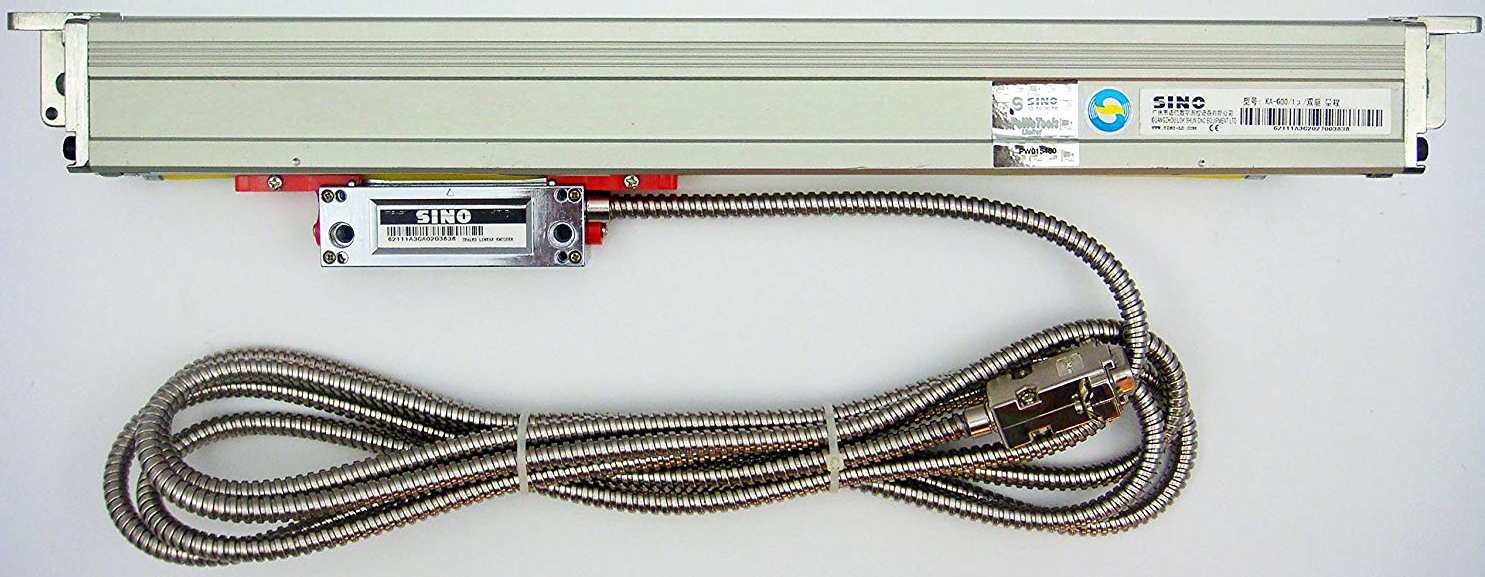

Цифровая оптическая линейка SINO KA-500 520мм/5мкм применяется для точного измерения линейных перемещений. Результаты измерений выводятся на монитор с точностью 5мкм. Данные устройства, как правило применяются в измерениях перемещений кареток и столов токарных и фрезерных станков, а также определение перемещений цифровых упоров в отрезных станках и гильотинах.

Технические характеристики SINO KA-500 520мм/5мкм

Характеристика Значение
Рабочая длина (мм) 520
Сечение (мм) 18х20
Разрешение (мкм) 5 мкм (0.5* мкм, 1* мкм)
Максимальная скорость 60 м/мин
Цена деления 0.02 мм (50 штрихов/мм)
Референтные метки 1метка каждые 50 мм
Выходной сигнал TTL(+5В (±5%) 80мА)
Коннектор (разъем) TTL 9-pin
Длина кабеля
Рабочая температура 0~45°C
Тип защиты IP55

* - под заказ

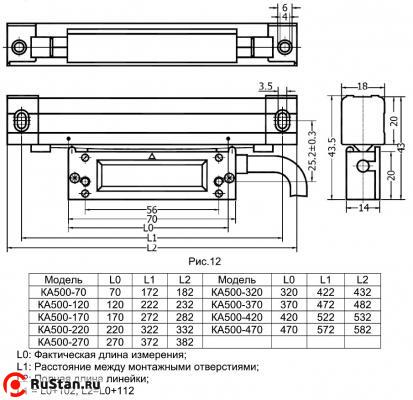

Габариты оптической линейки KA-500

Модель L0 L1 L2 Модель L0 L1 L2
KA500-70 70 172 182 KA500-320 320 422 432
KA500-120 120 222 232 KA500-370 370 472 482
KA500-170 170 272 282 KA500-420 420 522 532
KA500-220 220 322 332 KA500-470 470 572 582
KA500-270 270 372 382

  • L0: Фактическая длина измерения;
  • L1: Расстояние между монтажными отверстиями;
  • L2: Полная длина линейки;
  • L1 = L0+102, L2=L0+112

Базовая комплектация

  • Кабель в металлической оплетке - 3 м.
  • Защитный кожух, соответствующие длине линейки.
  • Документация по эксплуатации.

Опции

  • Комплект крепежных пластиной и уголков.
  • Удлинитель кабеля 3 м.
  • Удлинитель кабеля 10 м.
  • Дискретность измерений - 1 мкм.
  • Монтаж УЦИ и оптических линеек на станке Заказчика.

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.
Разметить комментарий или вопрос

Отзывы о SINO KA-500 520мм/5мкм:

Отзывов пока нет, но ваш может быть первым.
Оставить отзыв

Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
