| Модель: |  |
XL8140 с УЦИ |
| Производитель: |  |
WEISS MACHINERY |
- Описание
- Комментарии
- Отзывы

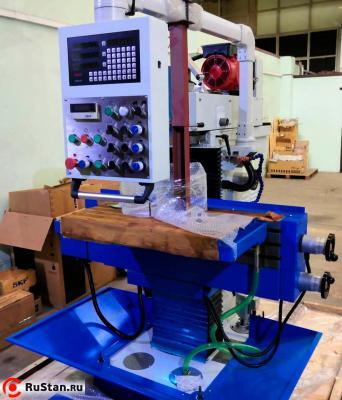

Универсальный инструментальный фрезерный станок XL8140 с УЦИ с УЦИ предназначен для точных работ при инструментальных и механических работах. Станок обладает повышенной точностью. Отлит из серого чугуна. Станок прецизионно отшлифован, направляющие закалены.
Станок XL8140 с УЦИ с УЦИ имеет вертикальный и горизонтальный шпиндель, а так же консоль и серьгу, с помощью которой можно осуществлять резание дисковыми фрезами.
Особенности
- Высокоточные ШВП по осям X, Y, Z.
- 3 раздельных сервопривода на каждой оси.
- Электронные маховики для ручного перемещения по каждой оси.
- Две ступени переключения скоростей шпинделя, бесступенчатое регулирование частоты вращения шпинделя с цифровой индикацией.

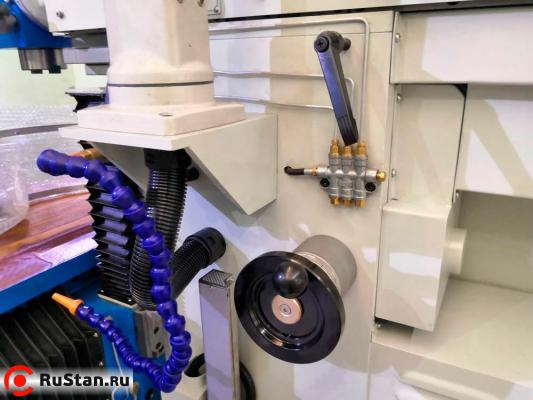

- Наличие системы автоматической смазки направляющих.
- Станция охлаждения, поддон для сбора стружки.

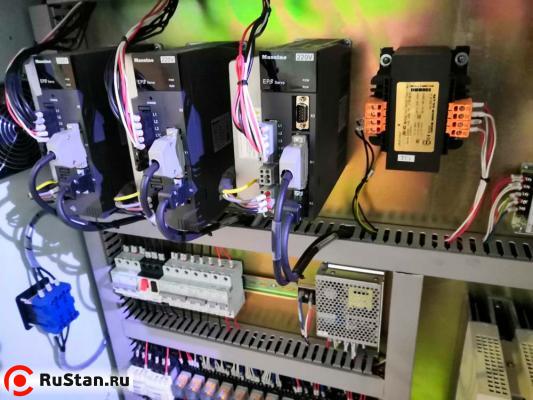

- Электрическая часть выполнена в соответствии со стандартом
- Покрытие Turcite-B по осям Х, Y, Z
- Автоматическая система централизованной смазки направляющих.
Технические характеристики XL8140 с УЦИ |
||
|---|---|---|
| Характеристика | Значение | |
| Размеры горизонтального стола, мм | 800×400 | |
| T-образные пазы горизонтального стола (Кол-во×ширина×шаг), мм | 6×14×63 | |
| Размеры вертикального стола, мм | 1020×225 | |
| T-образные пазы вертикального стола(Кол-во×ширина×шаг), мм | 3×14×63 | |
| Нагрузка на стол, кг | 200 | |
| Перемещение, мм | Продольное (X) | 500 |
| Поперечное (Y) | 400 | |
| Вертикальное (Z) | 400 | |
| Выдвижение пиноли | 60 | |
| Расстояние от оси шпинделя до поверхности стола, мм | Горизонтальный шпиндель | 145-545 |
| Вертикальный шпиндель | 45-445 | |
| Расстояние от оси вертикального шпинделя до колонны, мм | 180-580 | |
| Диапазон скоростей, об/мин | 40-2000 | |
| Конус шпинделя | NT40 | |
| Рабочие подачи по осям X/Y/Z, мм/мин | 10-1000 | |
| Быстрая подача, мм/мин | 1200 | |
| Мощность главного привода, кВт | 3.7 | |
| Крутящие моменты двигателей подач по осям X/Y/Z, Нм | 7.7/7.7/10 | |
| Размеры (Д×Ш×В), мм | 1500x1700x1800 | |
| Вес, кг | 1550 | |
Комплектация
- Вертикальный и горизонтальный рабочий стол
- Автоматическая централизованная смазка направляющих
- Электронные маховики
- Горизонтальные оправки NT40-16 мм, NT40-22 мм, NT40-27 мм, NT40-32 мм

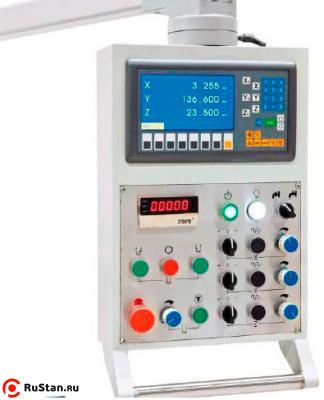

- Устройство цифровой индикации SINO по 3 осям
- Тиски станочные неповоротные QM160
- Сверлильный патрон NT40-B18
- Переходные втулки с конусом МТ1, 2, 3
- Цанговый патрон NT40 с комплектом цанг 2, 3, 4, 5, 6, 8, 10, 12 мм
- Система подачи СОЖ
- Поддон для сбора стружки
- Штревель для зажима оправок
- Кронштейн для горизонтального фрезерования
- Светильник для освещения рабочей зоны
- Инструкция по эксплуатации
- Электрооборудование фирмы Shneider Electric
- Сервопривод и ШВП на каждую ось
- Шпиндель с частотным управлением и 2-ступенчатой коробкой скоростей
- Цифровая индикация оборотов
