Ленточнопильный двухколонный станок MGH-400 Z60

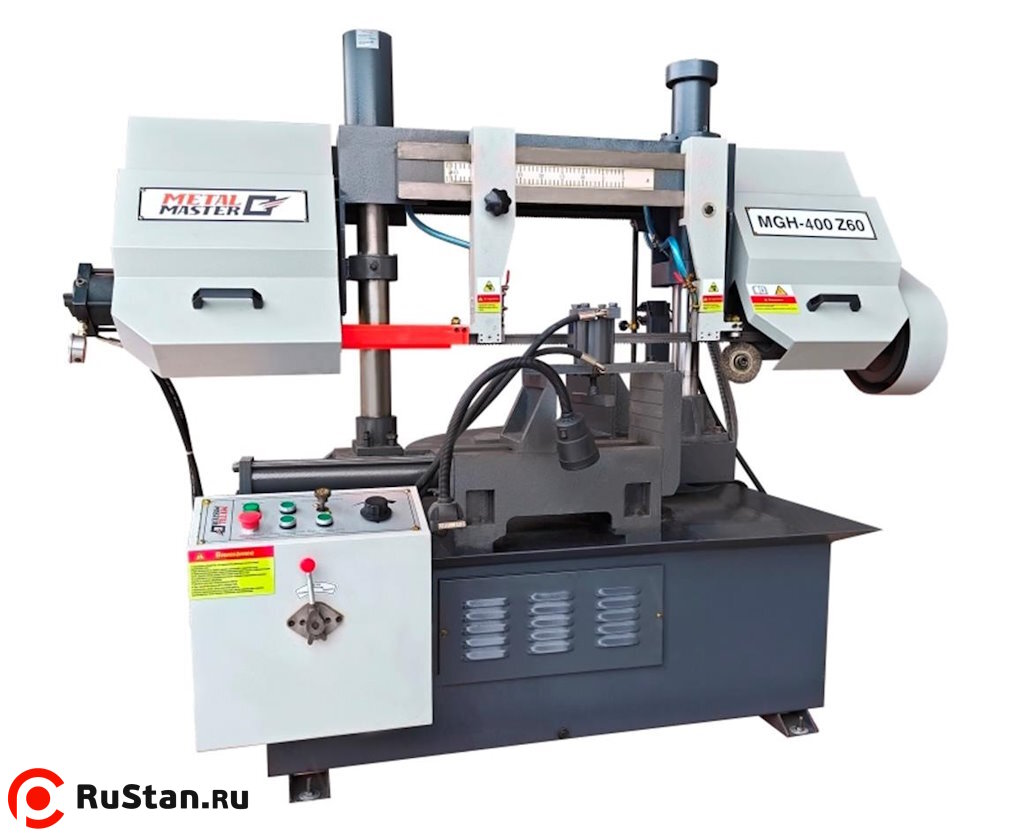

Metal Master MGH-400 Z60 — двухколонный горизонтальный ленточнопильный станок, предназначенный для раскроя металлических заготовок простой и сложной формы. Модель применяется для резки круглого, профильного и прямоугольного проката в условиях серийного производства и на заготовительных участках.

Станок работает в полуавтоматическом режиме и оснащен поворотной рамой с возможностью резки под углом 90°, 45° и 60°. Максимальная режущая способность при прямом резе составляет 400 мм по круглой заготовке и 400×400 мм по прямоугольной заготовке. Для угловой резки предусмотрены рабочие зоны 350 мм и 350×400 мм при 45°, а также 220 мм и 220×400 мм при 60°.

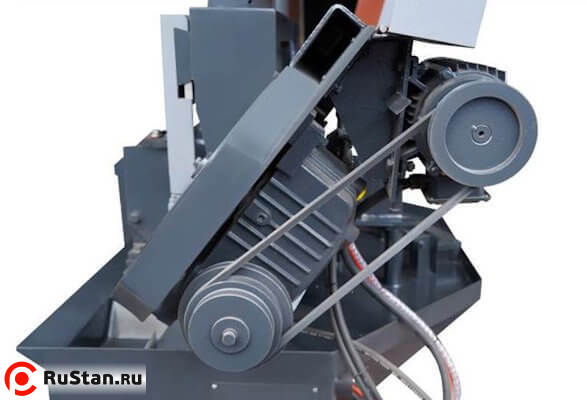

MGH-400 Z60 комплектуется гидравлическими тисками, устройством пакетной резки, системой подачи СОЖ и гидравлическим блоком с тензометром для натяжения ленточнопильного полотна. Скорость реза выбирается из трех значений — 27, 45 и 69 м/мин. Пильное полотно размером 4950×41×1,3 мм подходит для производительной резки крупногабаритного металлопроката.

Преимущества

• Двухколонный горизонтальный ленточнопильный станок для серийной резки металла.
• Полуавтоматический режим работы.

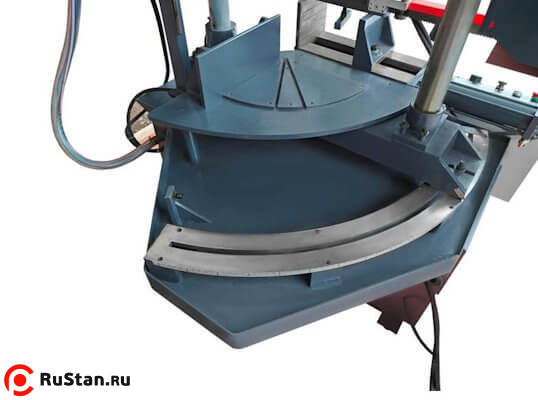

• Поворотная рама с возможностью распила под углом до 60°.
• Резка заготовки под углом 90°, 45° и 60°.
• Максимальная режущая способность при 90° — круг 400 мм.
• Максимальная режущая способность при 90° — прямоугольник 400×400 мм.
• Режущая способность при 45° — круг 350 мм, прямоугольник 350×400 мм.
• Режущая способность при 60° — круг 220 мм, прямоугольник 220×400 мм.

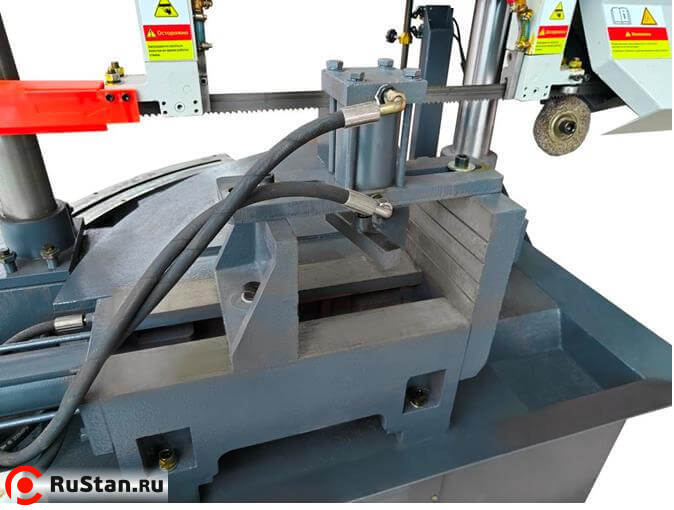

• Гидравлические тиски для фиксации заготовки.
• Устройство пакетной резки в стандартной комплектации.
• Гидравлическая система регулирования усилия реза.

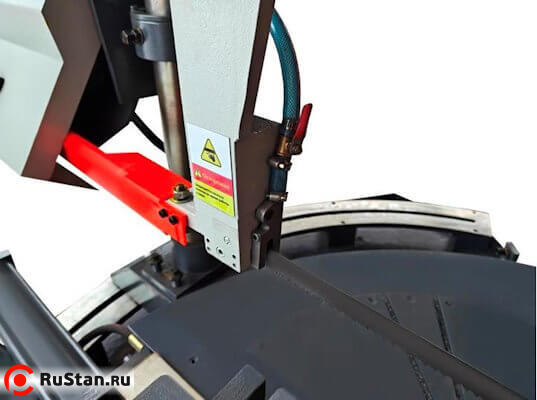

• Система подачи СОЖ в две точки.

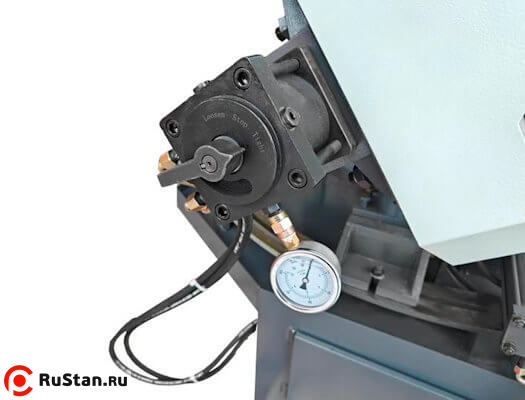

• Гидравлический блок с тензометром для натяжения полотна.

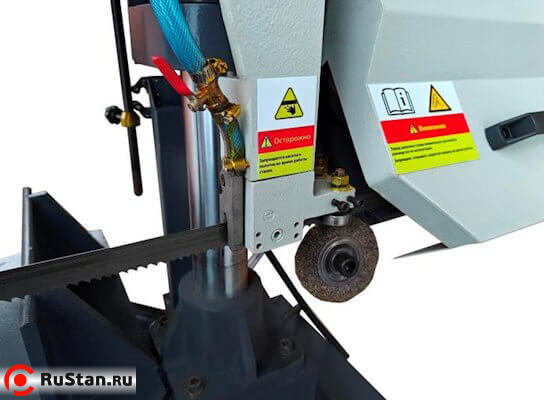

• Специальная кордщетка для съема стружки.

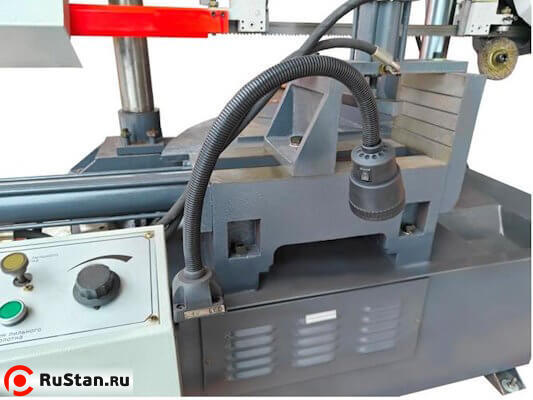

• Станочная лампа в комплекте.

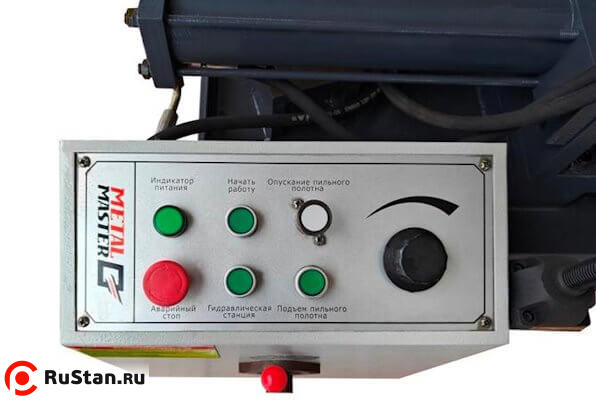

• Эргономичный пульт управления.
• Напряжение питания — 380 В.

Особенности конструкции

Область применения

• Раскрой металлических изделий простой и сложной формы.
• Резка круглого проката диаметром до 400 мм.
• Резка прямоугольных заготовок размером до 400×400 мм.
• Резка заготовок под углом 90°, 45° и 60°.
• Пакетная резка металлопроката.
• Серийное производство.
• Заготовительные участки металлообрабатывающих предприятий.
• Производственные и ремонтные цеха.

Комплектация

• Станок в сборе
• Биметаллическое ленточное полотно
• Станочный светильник
• Гидравлический блок с тензометром для натяжки ленточнопильного полотна
• Устройство пакетной резки
• Руководство по эксплуатации
