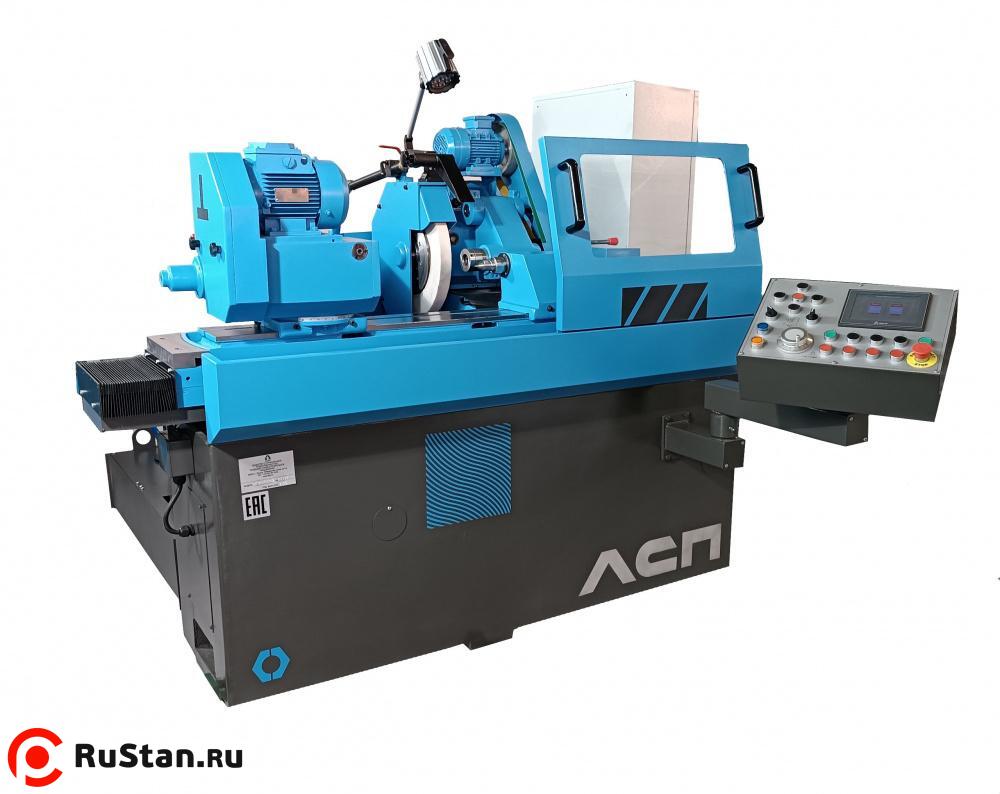

Универсальный круглошлифовальный станок 3Л120ВФ2 (3Л120АМФ2)
| Модель: |  |
3Л120ВФ2 (3Л120АМФ2) |
| Производитель: |  |
Россия |
- Описание
- Комментарии
- Отзывы
Станки мод. 3Л120 В Ф2 - 3Л120 АМФ2 предназначены для наружного и внутреннего шлифования цилиндрических, конических и торцовых поверхностей деталей, установленных в неподвижных центрах, кулачковых патронах, а также с помощью дополнительных приспособлений – далее по тексту станок.
Станок предназначен для единичного и мелкосерийного производства.
Степень автоматизации станка-программное управление (позиционная и прямоугольная системы).
Вид климатического исполнения станка - УХЛ4 по ГОСТ 15150.
Категория размещения станка – 4.1 по ГОСТ 15150.
Станок изготавливается различных исполнений - см. таблицу 1.
| Модель (шифр исполнения) | Класс точности по ГОСТ 8-82 | Конструктивные особенности |
|---|---|---|
| 3Л120ВФ2 | В | Станок не комплектуется устройством для шлифования отверстий |
| 3Л120АФ2 | А | Станок не комплектуется устройством для шлифования отверстий |
| 3Л120ВМФ2 | В | Станок комплектуется устройством для шлифования отверстий |
| 3Л120АМФ2 | А | Станок комплектуется устройством для шлифования отверстий |
Краткое описание конструкции станка:
Посредством ряда кинематических цепей в станке осуществляются следующие движения:
- вращение шлифовального круга (главное движение);
- вращение изделия;
- продольное перемещение стола ( ось Z, сервопривод)
- поперечное перемещение салазок со шлифовальной бабкой (ось X сервопривод);
- установочные ручные перемещения бабки шлифовальной, бабки передней, бабки задней.
- поворот верхнего стола для обработки конических поверхностей с небольшой конусностью (наладочное);
- наладочный поворот шлифовальной и передней бабок;
Станина
Станина представляет собой основной несущий элемент, определяющий взаимное расположение узлов станка. Конструкция станины обладает высокой жесткостью и виброустойчивостью .
Стол
Основными элементами стола являются две жесткие чугунные плиты: нижний стол с V -образной и плоской направляющими и верхний стол.
Продольная подача стола осуществляется от серводвигателя через ШВП.
Бабка шлифовальная
Основными элементами шлифовальной бабки являются литой чугунный корпус и шпиндель на подшипниках скольжения с «масляным клином», произведенный по запатентованной технологии, отличается высокой жесткостью, обеспечивает обработку детали с высокой точностью.
Поперечная подача шлифовальной бабки осуществляется от серводвигателя через ШВП.
Устройство для шлифования отверстий ( п риспособление для внутреннего шлифования)
Приспособление для внутреннего шлифования состоит из корпуса, закрепленного на кронштейне на бабке шлифовальной, в котором установлена внутришлифовальная головка с ременным приводом.
Система смазки станка
Смазка направляющих салазок и ходовых винтов осуществляется автоматически. При необходимости можно воспользоваться ручной разовой смазкой.
Система охлаждения
Устройство для подачи и очистки охлаждающей жидкости состоит из отдельно стоящей установки, на которой смонтирован насос, магнитный сепаратор, фильтр-транспортер (для класса точности станка А) и подводящих коммуникаций. Магнитный сепаратор и фильтр-транспортер предназначены для очистки охлаждающей жидкости от шлама.
Характеристики электрооборудования
Для управления работой станка используется контроллер серии DVP -SV 2 “ DeltaElectronics ”, связанный с сенсорной панелью оператора серии DOP-B и частотными преобразователями по сети RS -485 и сервоприводами ASD -A 2 по сети CAN -Open .
Сведения о системе питания электрооборудования
| Вид нагрузки | Напряжение, В | Род тока, частота, Гц |
|---|---|---|
| Ввод,силовая нагрузка | 380 220 | Переменный, 50 Переменный, 50 |
| Цепи управления | 110 24 | Переменный, 50 Постоянный |
| Цепи сигнализации | 24 | Постоянный |
| Местное освещение | 24 | Переменный, 50 |
Подвод электропитания к станку от цеховой сети – 5-жильным кабелем по схеме 3 P -1 N -1 PE . Точка подключения в станке – ввод в электрошкаф снизу.
Заземление станка выполнить подключением к системе заземления цеха. На станке имеются обозначенные узлы заземления для подключения к ним заземляющих проводников.
В системе управления заложены следующие циклы обработки:
- режим ручного продольного шлифования;
- режим ручного врезного шлифования;
- режим ручной правки шлифовального круга;
- режим ручного внутреннего шлифования (при комплектовании приспособлением для внутреннего шлифования);
- режим автоматического продольного шлифования;
- режим автоматического врезного шлифования.
- режим автоматической правки шлифовального круга;
Состав оборудования
| Наименование | К-во, шт. |
|---|---|
| Станина | 1 |
| Стол | 1 |
| Бабка изделия | 1 |
| Бабка шлифовальная | 1 |
| Бабка задняя | 1 |
| Электрошкаф | 1 |
| Агрегат СОЖ | 1 |
| Установка смазки направляющих | 1 |
| Панель управления | 1 |
Технические характеристики:
| Наименование параметра | Ед. измер. | Значение |
|---|---|---|
| Рабочая зона | ||
| Расстояние между центрами | мм | 500 |
| Высота центров | мм | 125 |
| Наибольший диаметр обработки | мм | 200 |
| Наименьший диаметр устанавливаемой заготовки при наружном шлифовании | мм | 5 |
| Наибольшая масса устанавливаемой детали при шлифовании в центрах | кг | 50 |
| Наибольший диаметр шлифования в люнете | мм | 30 |
| Круг шлифовальный | ||
| Тип | 1 | |
| Размеры (по ГОСТ Р 52781-2007) | мм | 400х40х203 |
| Частота вращения | об/мин | 1720 |
| Бабка шлифовальная | ||
| Ход на врезание | мм | 150 |
| Перемещение - на один оборот электронного штурвала - на одно деление лимба электронного штурвала | мм/диаметр детали | 0,1; 1,0 0,001; 0,01 |
| Угол поворота | град. | ±3 |
| Бабка передняя | ||
| Частота вращения | об/мин | 30-300 |
| Конус Морзе | № | 4 |
| Угол поворота - по часовой стрелке - против часовой стрелки | град. | 30 90 |
| Бабка задняя | ||
| Конус Морзе | № | 4 |
| Ход пиноли | мм | 23 |
| Стол | ||
| Наибольшее перемещение стола | мм | 600 |
| Скорость перемещения | м/мин | 0,1-2,5 |
| Угол поворота | град. | ±9 |
| Перемещение стола - на один оборот электронного штурвала - на одно деление электронного штурвала | мм мм | 1,0; 10,0 0,01; 0,1 |
| Тип электропривода - стола - бабки шлифовальной | сервопривод | |
| Тип штурвала - стола - бабки шлифовальной | электронный | |
| Дискретность индикации координат положения - стола - бабки шлифовальной | мкм мкм/диаметр детали | 10 1 |
| Автоматический отвод шлифовальной бабки | имеется | |
| Дискретность задания перемещений - бабки шлифовальной - стола | мкм/диаметр детали мкм | 1 10 |
| Параметры внутреннего шлифования (при комплектации внутришлифовальным устройством мод. Станка ЗЛ120ВМФ2) | ||
| Наименьший диаметр отверстия | мм | 13 |
| Глубина | мм | Не более 3-х диаметров |
| Наибольший диаметр отверстия | мм | 80 |
| Глубина | мм | 120 |
| Габаритные размеры станка и масса | ||
| Габаритные размеры станка (L х B х H) | мм | 2510х1650х1400 |
| Масса 3Л120ВФ2 (3Л120АМФ2) станка без приставного оборудования | кг | 2500 |
Параметры точности образцов-изделий по ГОСТ 11654-90 представлены в таблице 4.1
| Наименование параметра | Допуск для станков класса точности | Допуск для станков класса точности |
|---|---|---|
| Наименование параметра | В | А |
| Круглость при обработке в центрах, мкм | 1 | 0,6 |
| Постоянство диаметра в продольном сечении (при обработке в центрах), мкм | 4 | 3 |
| Плоскостность торцовой поверхности, мкм | 5 | 4 |
| Шероховатость обработанных поверхностей образцов-изделий, мкм | ||
| - цилиндрической наружной | 0,16 | 0,08 |
| - цилиндрической внутренней | 0,32 | 0,16 |
Комплект поставки
- Домкрат клиновой (комплект)
- Устройство для статической балансировки шлифовального круга
- Дополнительный фланец шлифовального круга
- Круг Шлифовальный
- Круг для внутреннего шлифования
- Комплект масел и СОЖ для запуска оборудования
- Люнет открытый или закрытый (на выбор)
- Пульт выносной
- Патрон 3-х или 4-х кулачковый (на выбор) ф125 мм
- Магнитный патрон 125мм
- Шлифовальные круги для внутреннего шлифования в составе: - для отверстий Ø13 – круг 10×13×4 - для Ø20 – круг 16×20×6 - для Ø40 – круг 32×32×10 - для Ø80 – круг 50х32х16
- Круг шлифовальный 400х40х203
- Оправка для статической балансировки шлифовального круга
- Документация:
- Станок круглошлифовальный. Руководство по эксплуатации
