Универсальный круглошлифовальный станок ОШ-510Ф2 исп. 10 с кабинетом

Универсальный круглошлифовальный станок ОШ-510Ф2 исп. 10 с внутришлифовальным шпинделем применяется для круглого шлифования наружных и внутренних цилиндрических и конических поверхностей. Применяется в условиях мелкосерийного и серийного машиностроительного производства. Окончательное шлифование при помощи круглошлифовальных станков можно достигнуть 6-7 квалитета размера и шероховатостью поверхности 0,32 мкм.

Основные преимущества

• Станок имеет ручное и автоматическое управление от командоконтроллера
• Станок имеет компоновку с перемещающимся столом, на котором установлена обрабатываемая деталь и перемещением шлифовальной бабки перпендикулярно к оси центров относительно обрабатываемой детали. Базирование обрабатываемых деталей производится в центрах передней и задней бабки или в патроне.
• Рабочая зона шлифования ограждена защитой открытого типа, передняя стенка защиты имеет подвижную открывающуюся дверь с оргстеклом.

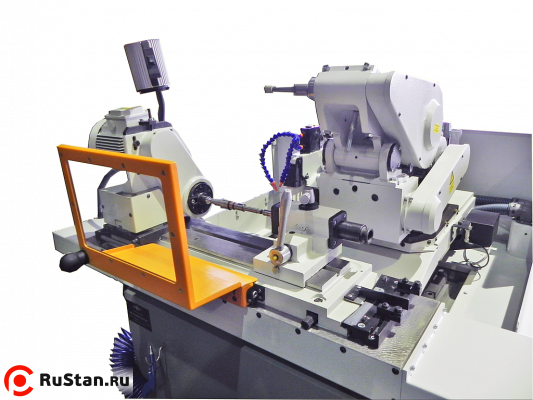

• Бабка изделия и бабка задняя крепятся на верхней рабочей поверхности подвижного стола. Перемещение шлифовальной бабки осуществляется по линейным направляющим качения посредством шарико - винтовой передачи. Бабка изделия имеет возможность ручного поворота на угол 90º, шлифовальная бабка имеет два шпинделя для наружного и внутреннего шлифования, так же имеет возможность ручного поворота на угол ±30. Внутришлифовальный шпиндель поворотный. Верхний стол имеет возможность поворота на угол (3º по часовой стрелке и -3º против часовой стрелки) и базируется на нижний стол, который в свою очередь перемещается по направляющим скольжения станины.
• Правка периферии и торца шлифовального круга осуществляется с помощью алмазов в оправе механизма правки, установленного на верхнем столе за счёт продольного перемещения стола и поперечного перемещения шлифовального круга (линейная интерполяция по двум координатам).

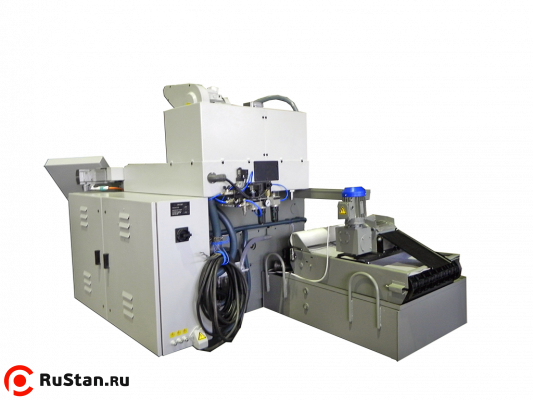

• Гидрооборудование выполнено отдельным агрегатом и установлено сзади от станка, а система охлаждения слева. С правой стороны станка расположен электрошкаф.

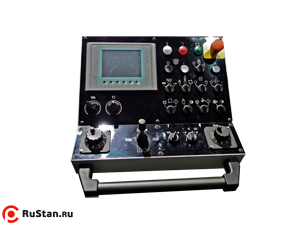

• Впереди станка на электрошкафу установлен объединенный пульт управления с панелью оператора фирмы “Siemens” и станочный пульт с электронными маховиками, джойстиком и кнопками управления.
• При шлифовании используется СОЖ на водной основе, очистка СОЖ осуществляется посредством магнитного сепаратора и фильтра-транспортёра. В зону обработки подаётся СОЖ под давлением Р = 2 атм, производительность насоса Q = 30 л/мин.
• Бесконтактные датчики фирмы «Balluff».
• Низковольтная аппаратура фирмы «Siemens».
• В качестве обратной связи преобразователи линейных перемещений фирмы «Fagor».

Кинематика станка обеспечивает следующие перемещения:

• вращение круглошлифовального шпинделя (ось Sp);
• поперечное перемещение шлифовальной бабки (координата X);
• продольное перемещение стола (координата Z);
• вращение обрабатываемой детали (оcь Sp1);
• вращение внутришлифовального шпинделя (ось Sp2);

Схема обработки

Стандартная комплектация

• станок в сборе (c шлифовальной бабкой, бабкой передней и задней);

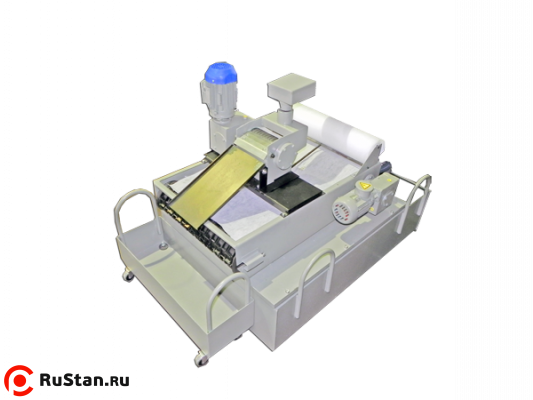

• система подачи и очистки СОЖ (в комплекте с магнитным сепаратором и фильтром транспортёром);
• гидростанция смазки;
• шкаф электроавтоматики;
• светильник;
• пульт управления с панелью оператора и программируемым логическим контроллером (S7-1200 фирмы «Siemens»);
• оправка для внутришлифовального круга;
• шлифовальные круги ГОСТ Р 52781-2007: 1-250 х 25 х 76 (мм) – 1 шт.; 32 х 25 х 10 (мм) – 10 шт.;
• алмаз в оправе 3908-0247 – 3шт. (устанавливается на станке);
• патрон трёхкулачковый Ø 80 мм/ Ø 100 мм – 1 шт.;
• фланцы шлифовального круга – 2 к-та (1 к-т установлен на станке);
• зашита рабочей зоны открытого типа;
• пистолет для обдува воздухом;
• комплект запасных частей и принадлежностей, быстро изнашиваемые детали на 1 год эксплуатации;
• комплект ЗИП;
• слесарный инструмент для обслуживания станка;
• установочные башмаки – 4шт.;
• комплект эксплуатационной документации: (руководство по эксплуатации на станок; руководство по эксплуатации по электрооборудованию;
• каталог запасных частей; инструкция по управлению – 1 экз.

Дополнительная комплектация

• оправка для статической балансировки шлифовального круга;
• приспособление для статической балансировки шлифовального круга;
• станция центробежной отчистки СОЖ – центрифуга;

• аэрозолеотсасывающий агрегат фирмы «Losma»

• кабинетная защита;
• внутришлифовальный шпиндель (фортуна) фирмы «Fischer Fortuna GmbY», Германия (30000 мин־ ¹, 45000 мин־ ¹)
• обратные центра;
• набор хомутиков;
• приспособление для правки круга под углом;
• приспособление для правки круга по радиусу.
