Плоскошлифовальный станок ОРША-60240
Код товара:
497
Нет в наличии
| Модель: |  |
ОРША-60240 |
| Артикул: | |
ОРША-60240 |
| Изготовитель: |  |
Белоруссия |

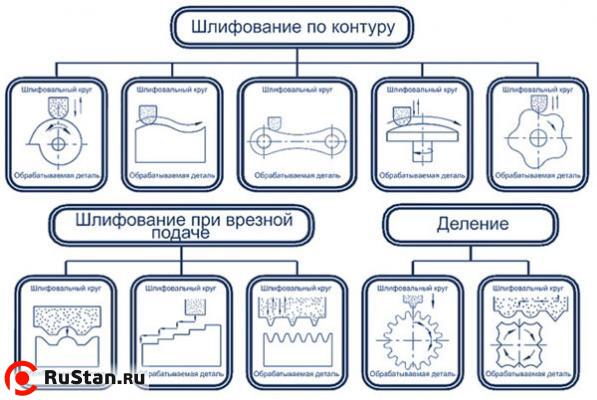

Плоскошлифовальный станок ОРША-60240 предназначен для высокоточной обработки как плоских поверхностей так и профилей, представляющих собой сочетания отрезков, прямых, дуг, окружностей и других точно заданных кривых в прямоугольной системе координат. Профилирование шлифовального круга осуществляется с помощью вращающегося алмазного ролика, установленного на столе путем перемещения шлифовальной головки по координатам Y и Z посредством ЧПУ.
Особенности
- Колонна перемещается по линейным направляющим STAR фирмы REXROTH;
- Направляющие скольжения стола с полимерным покрытием;
- Закаленные стальные направляющие перемещения шлифовальной головки на роликовых опорах качения;
- Перемещение стола от гидроцилиндра;
- Автоматическая смазка продольных и вертикальных направляющих;
- Система ЧПУ SINUMERIK 802 C/802 D;
- Обратная связь с помощью фотоимпульсных преобразователей фирмы HEIDENHAIN;
- Шариковые винтовые пары для поперечного и вертикального перемещений.
Технические характеристики ОРША-60240 | |
|---|---|
| Характеристика | Значение |
| Размер рабочей поверхности стола, мм. | 600 х 2400 |
| Класс точности | В (ГОСТ 8-82) |
| Наибольшее расстояние от зеркала стола до оси шпинделя, мм. | 800 |
| Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. | 400 х 127 х 20-100 |
| Скорость продольного перемещения (подачи) стола, м/мин | 2 - 28 (ось Х) |
| Предел рабочих подач поперечного перемещения стола, мм/ход | 0,001 - 0,3 (ось Y) |
| Пределы рабочих подач вертикального перемещения шлифовальной головки, мм/ход | 0,3 - 20 (ось Z) |
| Количество управляемых координат | 3 |
| Наибольший размер обрабатываемого изделия (LxBxH), мм. | 2000 х 600 х 590 |
| Масса ОРША-60240 заготовки, кг. | 1500 (с приспособлением и плитой) |
| Плоскостность, полученная на образце изделия, мкм. | 6 |
| Параллельность, полученная на образце изделия, мкм. | 8 |
| Шероховатость поверхности, полученная на образце изделия, Ra | 0,32 |
| Размер образца изделия (определение точностных характеристик), мм. | 710 х 300 х 200 |
| Мощность привода главного движения, кВт | 11,0 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 4800 х 3850 х 2250 |
| Масса, кг. | |
