Станок плоскошлифовальный с командоконтроллером ОШ-400 x20
| Модель: |  |
ОШ-400 x20 |
| Артикул: | |
ОШ-400 x20 |
| Изготовитель: |  |
Белоруссия |
Станок плоскошлифовальный с командоконтроллером ОШ-400 x20 предназначен для высокоточной обработки плоских поверхностей различных изделий, а с применением приспособлений для профилирования шлифовального круга и установки деталей – профильных поверхностей, пазов, уступов, а также шлифования торцом круга.
Особенности
На станке возможна работа как в ручном, так и в полуавтоматическом предварительно заданном режиме.На пульте оператора производства фирмы «Siеmens» имеется возможность запрограммировать следующие параметры: общий припуск, чистовой припуск, черновая подача, чистовая подача, количество выхаживаний, подача алмаза ( кратно 5 мкм ), количество циклов правки.
Правка шлифовального круга осуществляется автоматически с одновременной компенсацией положения шлифовальной головки. Величина съема припуска по координате Y отображается на пульте оператора. Поперечное перемещение по координате Z осуществляется от частотно-регулируемого электропривода Mitsubishi. Управление электроавтоматикой станка и управление шаговым приводом вертикальной подачи осуществляется посредством командоконтроллера фирмы «Siеmens».
Конструкция колонны, станины, стола и шлифовальной головки выполнены из отливок серого чугуна и обеспечивает высокую жесткость и виброустойчивость, что гарантирует стабильную точность и чистоту обработки. Перемещение стола в продольном направлении по координате X осуществляется с помощью гидроцилиндра по чугунным направляющим скольжения.
Перемещение суппорта и шлифовальной головки осуществляется по стальным закаленным направляющим на роликовых опорах качения посредством шариковинтовых пар и электроприводов.
Автоматическая смазка всех направляющих сводит к минимуму время на обслуживание станка. Имеется механизм правки шлифовального круга, установленный на шлифовальной головке. Продольное перемещение алмаза осуществляется от асинхронного электродвигателя, вертикальное - от шагового электродвигателя. Имеется возможность подключения электромагнитной плиты с системой размагничивания, а также приспособлений с электроприводом. Все рабочие перемещения станка автоматизированы.
На станке предусмотрены устройства ручных перемещений по осям Х, Y,Z. Имеются устройства точных ручных подач с ценой деления лимба по оси Y-0,0005 мм, по оси Z-0,001 мм. Станок производится на комплектующих лучших мировых производителей электрооборудования: «Siemens», «Schneider-electric», «Philips», «Balluff».
Технические характеристики ОШ-400 x20 | |
|---|---|
| Характеристика | Значение |
| Размер рабочей поверхности стола, мм. | 400 х 800 |
| Класс точности | В (ГОСТ 8-82) |
| Наибольшее расстояние от зеркала стола до оси шпинделя, мм. | 650 |
| Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. | 400 х 127 х 80 |
| Наибольшее продольное перемещение стола, мм. | 810 |
| Наибольшее перемещение суппорта, мм. | 445 |
| Рабочие подачи стола, м/мин | 2 - 30 |
| Рабочие подачи суппорта, мм/ход | 0,3 - 40 |
| Величина подачи шлифовальной головки, мм. | 0,002 - 0,08 |
| Масса ОШ-400 x20 заготовки, кг. | 400 (с приспособлением и магнитной плитой) |
| Плоскостность, полученная на образце изделия, мкм. | 4 |
| Параллельность, полученная на образце изделия, мкм. | 5 |
| Шероховатость поверхности, полученная на образце изделия, Ra | 0,16 |
| Размер образца изделия (определение точностных характеристик), мм. | 400 х 150 х 120 |
| Мощность привода главного движения, кВт | 7,5 |
| Наибольшие размеры обрабатываемых поверх-й: Длина,мм Ширина,мм Высота(от зерк.стола),мм | 800; 400/480(без вых. шлиф.кр.); 450; |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 3200х2540х2140 (2800х2250х2360 в упаковке) |
| Масса, кг. | 3600 (4300 брутто) |
Комплект поставки
- Станок в сборе;
- Система охлаждения с насосом подачи СОЖ и магнитным сепаратором очистки;
- Гидростанция привода стола и смазки;
- Пульт управления;
- Электрошкаф;

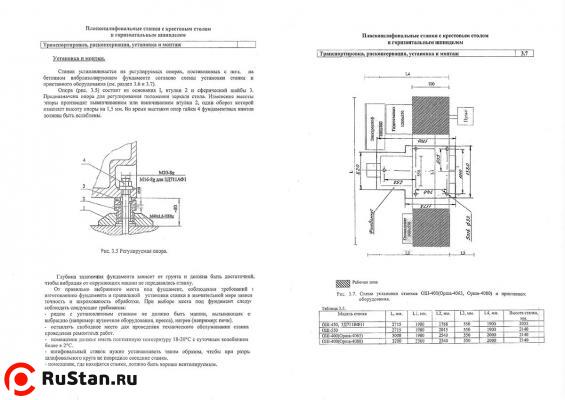

- Опора регулируемая 3Е711В.90.0.010 – 5 шт.;
- Оправка ОШ-450.90.0.201.1-01 – 1 шт.;
- Прихват 3Е711ВФ1.90.0.204-02 – 4 шт.;
- Приспособление (державка) для правки шлифовального круга 3Е70.П30-01 – 1 шт.;
- Фланец шлифовального круга (в комплекте со шлифовальным кругом установлен на станке) - 1 шт.;
- Фланец шлифовального круга (без шлифовального круга, в ящике ЗИП) - 1 шт.;
- Быстроизнашиваемые запасные части, инструмент и принадлежности;
- Руководство по эксплуатации.
Дополнительная оснастка (поставляется за отдельную плату)
- электромагнитная плита ЭМП-4080 исп. 05;
- приспособления для профильного шлифования, расширяющие технологические возможности.;
Комплектация за дополнительную плату
