525 690 руб.
с НДС - на 21.11.2024 г.
| Модель: |  |
TU2506 CNC (220B) |
| Артикул: | |
3425001K |
| Производитель: |  |
PЗC |
- Описание
- Дополнительная оснастка
- Комментарии (5)
- Отзывы
Настольный токарный станок с ЧПУ TU2506 CNC для мелкосерийного изготовления небольших деталей приборов и механизмов. Предназначен для обработки деталей из стали, чугуна и цветных сплавов.
Особенности TU2506 CNC

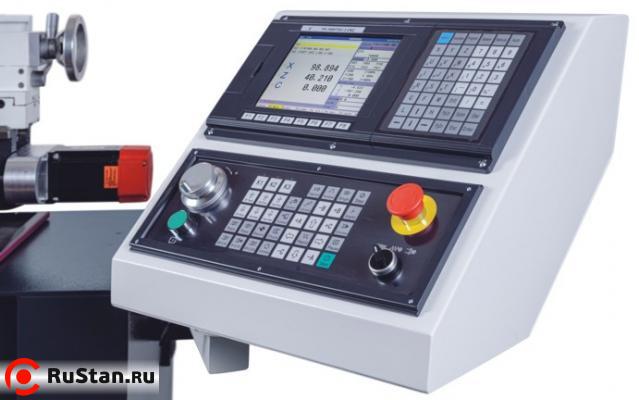

- Современная система ЧПУ YH-1000TDc, совместимая по G-кодам с ЧПУ Fanuc.
- Линейная и круговая интерполяция, поддержка программирования циклов обработки.
- Цветной ЖК экран с диагональю 8 дюймов, порты USB и RS232, 128 Мб памяти.
- Электронный маховик существенно снижает время наладки станка.
- Недорогой станок с ЧПУ начального уровня - может работать как в автоматическом, так и в ручном режиме.
- Бесконтактные индуктивные датчики конечного положения Autonics (Южная Корея).

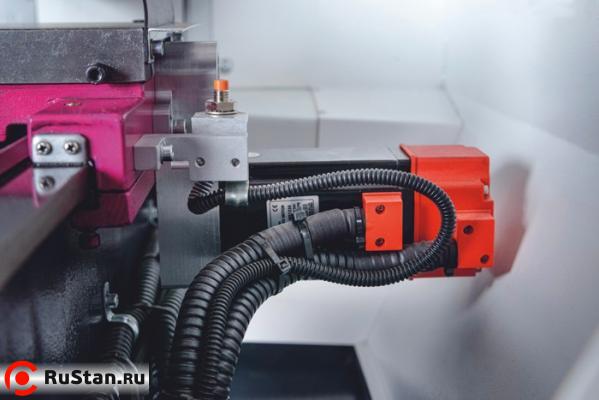

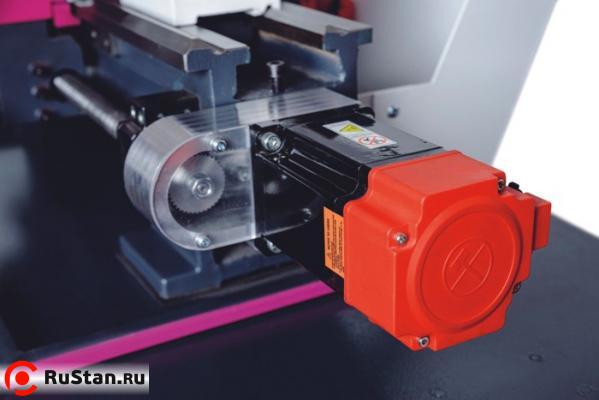

- Высококачественные сервоприводы по всем осям (ось Х - 0,4 кВт, ось Z - 0,7 кВт).
- Ходовые винты скольжения с точностью позиционирования 0,05 мм.

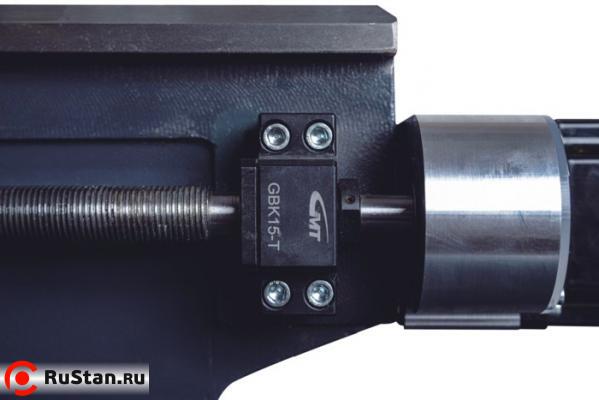

- Высококачественные подшипниковые опоры GMT (Тайвань) для ходового винта по оси Z.
- Высококачественный механический 3-кулачковый токарный патрон 125 мм.

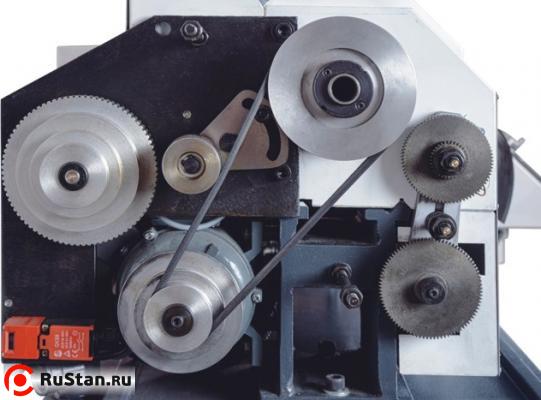

- Ручное механическое управление оборотами шпинделя.
- Нарезание резьбы только в ручном режиме.
- Усиленный шпиндель с проходным отверстием 26 мм.
- Станина шириной 135 мм с закаленными призматическими направляющими (HRC 42 - 52, толщина закаленного слоя не менее 2 мм).
- Высокая жесткость и прочность станины сложной формы из высококачественного чугуна.
- Жесткая подставка под станок со столешницей из стали толщиной 6 мм эффективно гасит вибрации.
- Встроенная сетевая розетка 220 В для удобного подключения ноутбука.
- Простое обслуживание и программирование.
- Большие возможности по очень хорошей цене.
Технические характеристики TU2506 CNC (220B) |
|
|---|---|
| Характеристика | Значение |
| Электропитание | |
| Общая потребляемая мощность | 1,9 кВт |
| Привод шпинделя | 750 Вт |
| Система управления | |
| Система ЧПУ | YH-1000TDc |
| Шпиндель | |
| Число оборотов шпинделя | 125 - 2000 об/мин |
| Внутренний конус шпинделя | МК4 |
| Ручной токарный патрон | 125 мм |
| Проходное отверстие шпинделя | 26 мм |
| Станочные данные | |
| Высота центров | 125 мм |
| Межцентровое расстояние | 550 мм |
| Ø обработки над суппортом | 120 мм |
| Ширина станины | 135 мм |
| Максимальная высота державки резца | 12 мм |
| Перемещения | |
| Ось X | 110 мм |
| Ось Z | 420 мм |
| Подача по осям | |
| Рабочая подача (оси X, Z) | 700 мм/мин |
| Точность | |
| Повторяемость | 0,040 мм |
| Позиционирование | 0,050 мм |

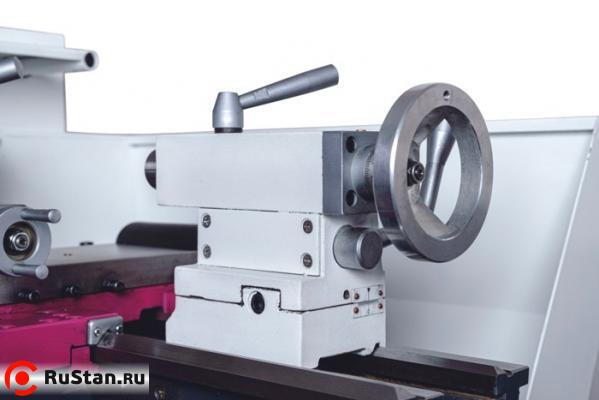

| Задняя бабка | |
| Внутренний конус пиноли задней бабки | МК 2 |
| Перемещение пиноли задней бабки | 65 мм |
| Габаритные размеры | |
| ДхШхВ | 1340х560х1350 мм |
| Масса TU2506 CNC (220B) станка | 236 кг |
Комплектация за дополнительную плату
10 403p
Комментарии и вопросы:
16 сентября 2011г. 13:41
Посетитель:
Как вообще этот станок? Мож кто пользовался?
- ответить
12 апреля 2012г. 18:53
Посетитель:
сам вот хотел бы узнать
- ответить
18 января 2014г. 14:51
Посетитель:
Вопрос. На фото гитары всех станков с ЧПУ имеется дополнительный зубчатый ремень. Что он приводит во вращение? Для чего на ведомом шкиве зубчатой ременной передачи имеются дополнительные ручьи для клиновых ремней?
На видео показан станок с приводом шпинделя Vario. Все ли станки с ЧПУ оснащаются данным приводом шпинделя? В характеристиках некоторых станков указан двигатель на 220В или 380В (3ф)? На видео ЧПУ нарезает резьбу в автоматическом режиме (станок с приводом Vario), если привод шпинделя будет 220 или 380 функция нарезания резьбы будет поддерживаться? Ведь как-то необходимо согласовывать движение подачи и вращение шпинделя.
Спасибо.
- ответить
24 марта 2015г. 11:11
Специалист РуСтан:
Нарезка резьбы в автоматическом режиме невозможна т.к. нет датчиков о.с. Нарезать резьбу можно только вручную.
- ответить
26 января 2015г. 12:25
Посетитель:
Зубчатый ремень приводит во вращение промежуточный шкив с ручьями под клиновой ремень. Необходимо это для получения низких оборотов шпинделя. Ремень может переставляться на нижний шкив (как на фото) так и на промежуточный шкив. В итоге получаем 6 ступеней вращения для шпинделя. Видео где нарезает резьбу вводит в заблуждение. На самом деле на этом станке (который режет резьбу) на приводы подач по осям X и Z установлены сервоприводы, а не шаговые моторы. Это можно хотя бы понять по тому, что отсутствует характерный звук, который издают при работе шаговые моторы. Во вторых ускорение движения достаточно высокие для таких шаговых моторов. для нарезания резьбы обязательно необходимо обратная связь по шпинделю для того чтобы засинхронизировать движение подачи по Х и вращение шпинделя для нарезания резьбы. Обязательно должен быть установлен энкодер, или датчик одного импульса. Рекомендую брать вариант с 3ф двигателем и самому установить частотный преобразователь с векторным управлением без обратной связи. получим Vario. Качество 3 кулачкового патрона оставляет желать лучшего.
- ответить
