Универсальный токарный станок CS6250 предназначен для обработки внешних и внутренних цилиндрических поверхностей, конических поверхностей и других поворотных поверхностей, рассверливания отверстий и смазочных канавок. Данный токарный станок имеет повышенную жесткость шпиндельного узла и рамы. Это позволяет вести обработку с большим усилием резания, полностью используя мощность привода. Каленые и шлифованные косозубые шестерни обеспечивают бесшумность работы, долговечность станка и плавность переключения. Большой выбор резьб различных видов. Максимальная точность обработки достигает IT7, шероховатость обработанной поверхности до Ra1,6.

Преимущества токарных станков серии CS

  • Индукционно закаленные направляющие
  • Жесткая на скручивание станина станка
  • Широкий диапазон оборотов шпинделя и 24-х ступенчатая коробка
  • Большой диапазон резьб и подач
  • Большое усилие резания 14000Н и подачи 3500Н
  • Леворучное или праворучное управление суппортом
  • Высокая точность станков позволяет достигать округлости в пределах 0.01мм и цилиндричность в пределах 0.02мм на 200мм
  • Легкое и плавное перемещение суппорта
  • Ускоренные подачи по X,Z
  • Пиноль оснащена линейкой

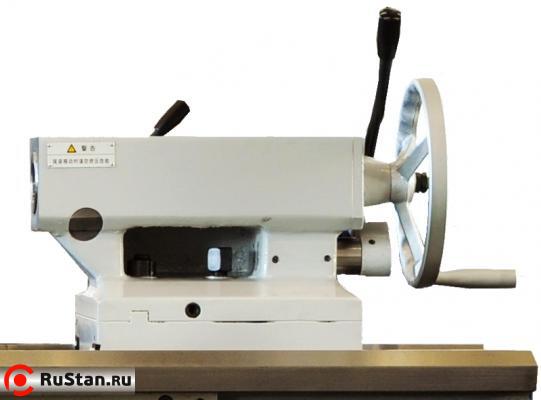

  • Задняя бабка имеет продольную подстройку для резки конусов

Технические характеристики CS6250x1500

Характеристика Единица измерения Значение
Мах диаметр обработки над станиной мм Ø500
Мах диаметр обработки над суппортом мм Ø300
Мах диаметр обработки над выемкой в станине мм Ø710
Эффективная длина выемки мм 240
Максимальная длина заготовки мм 1500
Максимальная длина обточки мм 1450
Шпиндель со сквозным осевым отверстием мм Ø52
Конус отверстия в шпинделе - MT6
Число передач - 24
Скорость вращения шпинделя об/мин 9-1600
Метрическая резьба - 0.5~224мм/48
Дюймовая резьба витков /дюйм 72~1/8 t.p.i/46
Питчевая резьба - 56~1/4 D.P/45
Модульная резьба - 0.5~112 M.P/42
Диапазон продольных подач мм/об 0.012-2.73/93
Диапазон поперечных подач мм/об 0.028-6.43/93
Поперечное ускоренное перемещение м/мин 50Hz:4.5; 60Hz:5.4
Продольное ускоренное перемещение м/мин 50Hz:1.9; 60Hz:2.3
Шаг ШВП мм 12
Мах ход резцовой салазки мм 145
Мах ход поперечной каретки мм 320
Угол поворота плиты ° 90
Сечение резца мм 25×25
Диаметр пиноли задней бабки мм Ø75
Конус пиноли задней бабки - MT5
Мах ход пиноли задней бабки мм 150
Продольное перемещение задней бабки мм ±15
Мощность главного двигателя кВт 7,5
Мощность привода ускоренных подач кВт 0.3
Мощность насоса СОЖ кВт 0.12
Габаритные размеры станка мм 3132х975х1350
Вес CS6250x1500 кг 2300

Стандартная комплектация CS6250

  • 3-х кулачковый патрон
  • 4-х кулачковый патрон
  • Планшайба
  • Неподвижный люнет
  • Подвижный люнет
  • Авто-стоп
  • Защита от стружки
  • Система подачи СОЖ
  • Освещение рабочей зоны
  • Ножной тормоз
  • Вращающийся центр
  • Задняя бабка
  • Переходная втулка
  • Инструкция на русском языке

Дополнительная комплектация

  • Быстросменный резцедержатель американского типа
  • Индикатор резьбы
  • Быстросменный резцедержатель
  • Защита патрона
  • Защита резцедержателя
  • УЦИ
  • Шпиндель со сквозным осевым отверстием Ø82
  • Конус отверстия в шпинделе Ø90 1:20
