Цена для юр. и физ. лиц
6 600 000 руб.
с НДС - на 29.03.2024 г.
  • Описание
  • Дополнительная оснастка
  • Комментарии (1)
  • Отзывы (2)

Токарно-винторезный станок 250ИТВМ.01 (иж 250) предназначен для выполнения разнообразных токарных работ в центрах, цанговых или кулачковых патронах, а также для нарезания метрических, модульных, дюймовых резьб.

Станок 250АТВМФ1 дополнительно оснащен системой цифровой индикации.

Станок 250АТВМ.03 отличается от базовой модели увеличенным межцентровым расстоянием.

Станок 250АТПМ в отличие от базовой модели предназначен для выполнения менее точных работ.

Широкий диапазон чисел оборотов и подач обеспечивает производительную обработку при хорошем качестве поверхности.

Преселективное управление скоростями шпинделя станка 250ИТВМ.01 позволяет подготовить последующее включение во время работы станка и быстро осуществить его в нужный момент. Мнемоническое управление подачами обеспечивается одной рукояткой, направление включения которой совпадает с направлением выбранного перемещения суппорта с резцовой головкой. Беззазорная фиксация резцовой головки обеспечивает высокую жесткость и точность установки.

Ходовой винт смазывается автоматически при нарезании резьбы. Конструкция шпиндельного узла позволяет быстро сменить приводные ремни без разборки узла.

Станина станков 250ИТВМ.01 изготовлена из хромоникелевого чугуна, направляющие закалены токами высокой частоты и отшлифованы.

Механизм останова, расположенный в фартуке, предохраняет механизмы подач от перегрузок, а также позволяет работать по жесткому упору при точении.

Привод главного движения станка осуществляется от электродвигателя через двенадцати скоростной редуктор, клиновые и поликлиновые ремни. При повороте маховика в двух селекторных дисках создается определенная комбинация отверстий под фиксирующие пальцы рычагов, переключающих блоки шестерен. После этого оттягиванием рукоятки на себя сначала осуществляется притормаживание вращающихся шестерен, а затем их переключение.

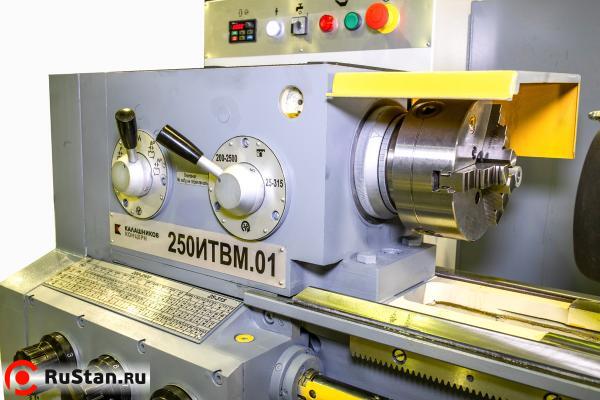

В передней бабке размещены приемный шкив, шпиндель, перебор 1:8, звено увеличения шага резьбы.

Станок модели 250ИТВМ.Ф1 оснащен системой цифровой индикации УЦИ.

Оснащение токарного станка 250ИТВМ.Ф1 УЦИ позволяет:

  • осуществлять индикацию размеров в мм или в дюймах с дискретностью от 0,1 до 100 мкм;
  • проводить линейную компенсацию погрешностей механических элементов станка, например, износ направляющих;
  • вводить компенсацию износа инструмента.

Для точного отсчета поперечных перемещений предусмотрен механизм-верньер, позволяющий осуществлять перемещения 0,005 мм/об. Коробка подач обеспечивает широкий диапазон величин нарезаемой резьбы, продольной и поперечной подач. Для нарезания точной резьбы предусмотрено прямое соединение ходового винта с гитарой, минуя механизм коробки подач.

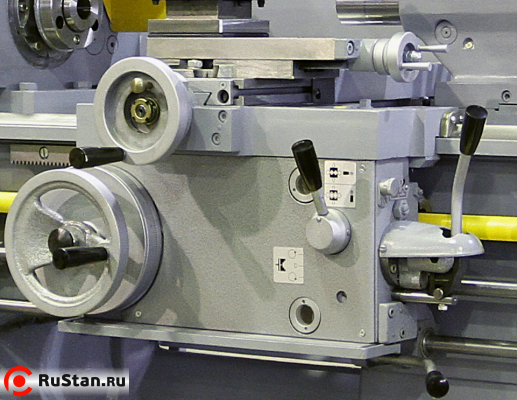

Фартук закрытого типа обеспечивает продольные и поперечные подачи суппорта вручную и механически от ходового валика, а также нарезание резьбы при помощи ходового винта. Управление подачами осуществляется одной рукояткой. Направление включения рукоятки совпадает с направлением перемещения суппорта. Наличие блокировочного устройства исключает возможность одновременного включения ходового винта и ходового валика, а также продольной и поперечной подач.

На станке устанавливаются электродвигатели и аппаратура, рассчитанные на напряжение 380 В трехфазного переменного тока частотой 50Гц, напряжении местного освещения 36 В.

Подключение станка к электросети осуществляется пакетным включателем.


Технические характеристики токарно-винторезного станка 250ИТВМ.01

Характеристика 250ИТВМ.01
Максимальная длина обрабатываемого изделия, мм 500
Максимальный диаметр обрабатываемой заготовки, мм:
над станиной
над суппортом

240
168
Максимальный диаметр прутка, обрабатываемого в патроне, мм 24
Максимальное сечение резца, мм 16х16
Конец шпинделя по ГОСТ 12593-93  4
Размер внутреннего конуса шпинделя Морзе 4

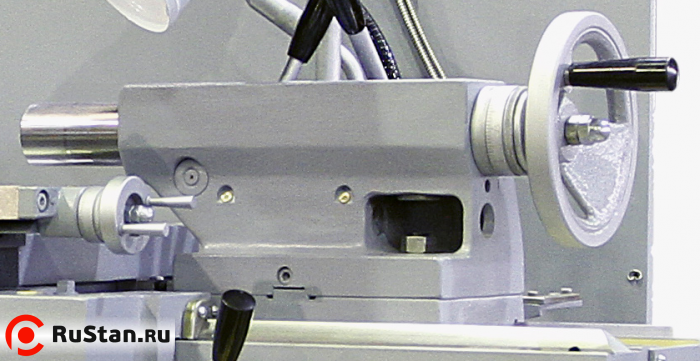

Размер внутреннего конуса пиноли задней бабки Морзе 3
Перемещение пиноли, мм 85
Частота вращения шпинделя, мин-1 20-2500
Продольная подача, мм/об 0,001-1,8
Поперечная подача, мм/об 0,005-0,9
Шаг нарезаемой резьбы
метрической, мм
модульной, модули
дюймовый, ниток на 1'
0,2-48
0,2-12
24-0,5
Мощность привода главного движения, кВт 5,5
Класс точности по ГОСТ 8-82 В
высокий
Шероховатость образца изделия, мкм 0,63
Габаритные размеры, мм, не более
длина
ширина
высота
1790
810
1400
Масса 250ИТВМ.01 , кг, не более 1180

Стандартная комплектация 250ИТВМ.01

  • 3-х кулачковый патрон (Ø 160 мм)
  • Упор продольный
  • Центр бабки задней (Морзе 3)
  • Центр бабки передней (Морзе 4)
  • Комплект сменных шестерён для нарезания резьб: метрических, модульных, дюймовых

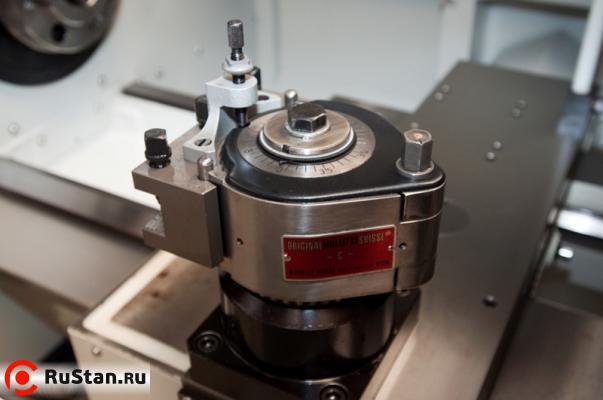

  • Быстросменный резцедержатель SWH 3-E в составе:
    - эксцентриковая быстросменная головка тип Е;
    - 3 сменных картриджа 20×100 мм тип D (для резцов с четырёхгранной державкой) для резцедержателя SWH 3-E
    - 1 сменный картридж 30×100 мм тип Н (для резцов с круглой державкой) для резцедержателя SWH 3-E

Дополнительная комплектация (за отдельную плату)

  • Резцедержка задняя
  • Поводковый патрон
  • Планшайба с пазами
  • 4-х позиционный резцедержатель
  • Центр вращающийся (Морзе 3) для задней бабки
  • Упор продольный 4-х позиционный
  • Люнет неподвижный (Ø 6…70мм)
  • Люнет подвижный (Ø 6…50 мм)
  • Опора виброизолируящая ОВ-31М (4 шт.)
  • Прецизионный быстросменный сверлильный патрон с коническим хвостовиком Морзе 3, диаметр зажимаемого инструмента 0,3 – 16 мм.
  • Патрон цанговый типа 3911 фирмы BISON (Польша), с посадкой на шпиндель через переходный фланец. Зажим детали при помощи ключа. Комплект цанг диаметром Ø 3-25, шаг 1 мм (или 0,5 мм)
  • Патрон цанговый типа 2912-М125/5С фирмы BISON (Польша) с ручным приводом при помощи рычага
  • Комплект цанг диаметром Ø 3-25, шаг 1 мм (или 0,5 мм)

Комплектация за дополнительную плату

Комментарии и вопросы:

1 августа 2016г. 16:46    Травлинская Марина Георгиевна:
Добрый день ! Прошу Вас прислать ком. предл. на станки ГС-526УМ опции упор микрометр продольного хода-1 резцедержатель задний- 1 250ИТВМ.01 со ступенчатым приводом опции резцедержка задняя- 2 упор продольный многопозиционный- 2 патрон цанговый, цанги 6-14мм- 1 СКОЛЬКО БУДЕТ СТОИТЬ ПУСКО/НАЛАДКА И ДОСТАВКА ДО СПБ БОБРУЙСКАЯ Д.7 ? C Уважением Марина Травлинская инженер отд снабжения АО "КБСМ"
Разметить комментарий или вопрос

Отзывы о 250ИТВМ.01:

Достоинства:

Малые габариты,высокая точность,низкая цена. Производство Р.Ф.

Недостатки:

Не выявлено

Комментарий:

Приобретали два станка в компании РуСтан. Токарный и фрезерный. Менеджер Сахаров Андрей Васильевич грамотный специалист,способный решать любые поставленные задачи. В дальнейшем будем сотрудничать только с этой компанией. Спасибо РуСтану.

Покупал(а) для:

Работы на производстве.

Достоинства:

Быстро, качественно, надежно!!!! и со Скидкой. Рекомендую эту компанию!

Недостатки:

нет.

Комментарий:

.

Покупал(а) для:

Производства

Оставить отзыв
