Трубонарезной станок РТ783
| Модель: |  |
РТ783 |
| Производитель: |  |
Россия |

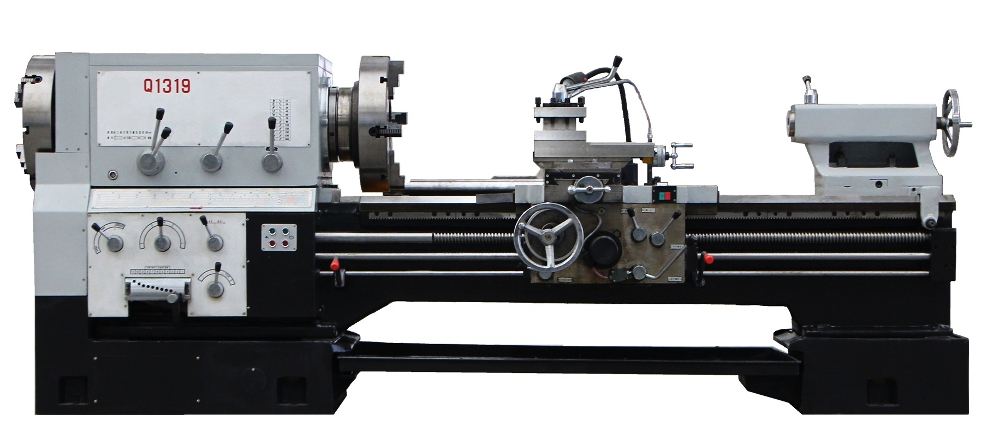

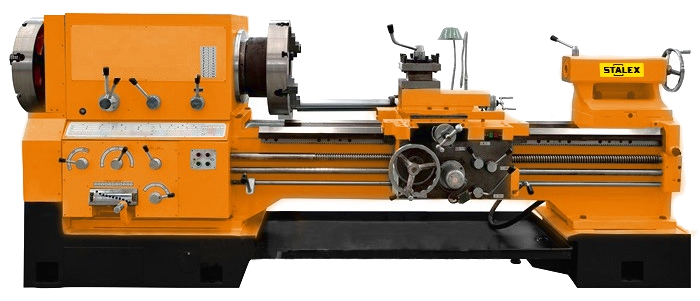

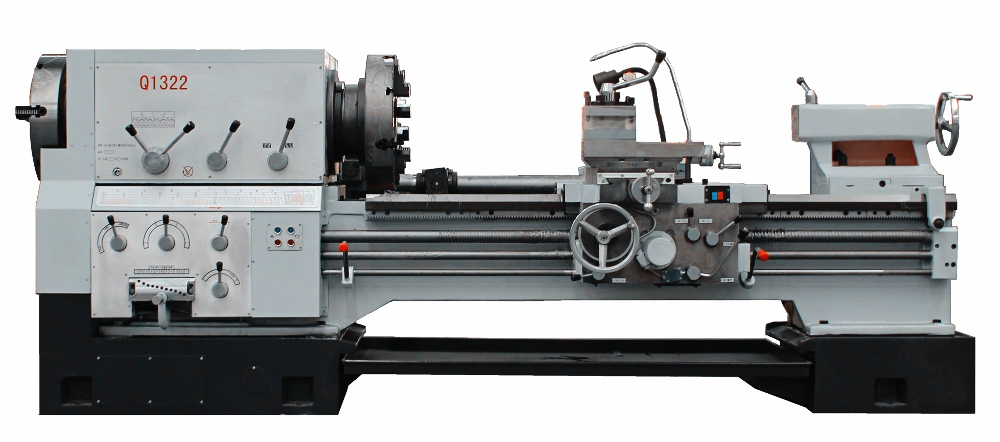

Аналоги РТ783
Ø обработки над супортом 340
РМЦ1500
Ø отверстия шпинделя 200
Мощность 11.00 кВт
Напряжение380В
Масса4400 кг
Ø обработки над супортом 340
РМЦ3000
Ø отверстия шпинделя 200
Мощность 7.50 кВт
Напряжение380В
Масса5050 кг
Ø обработки над супортом 340
РМЦ1500
Ø отверстия шпинделя 200
Мощность 7.50 кВт
Напряжение380В
Масса4200 кг
Ø обработки над супортом 340
РМЦ3000
Ø отверстия шпинделя 200
Мощность 11.00 кВт
Напряжение380В
Масса5250 кг
Ø обработки над супортом 340
РМЦ3000
Ø отверстия шпинделя 200
Макс. обороты 480
Мощность 11.00 кВт
Напряжение380В
Масса5500 кг
Ø обработки над супортом 340
РМЦ1500
Ø отверстия шпинделя 200
Макс. обороты 480
Мощность 11.00 кВт
Напряжение380В
Масса4200 кг
Ø обработки над супортом 340
РМЦ3000
Ø отверстия шпинделя 225
Мощность 7.50 кВт
Напряжение380В
Масса5150 кг
Ø обработки над супортом 340
РМЦ1500
Ø отверстия шпинделя 225
Мощность 7.50 кВт
Напряжение380В
Масса4300 кг
Ø обработки над супортом 340
РМЦ1500
Ø отверстия шпинделя 225
Мощность 11.00 кВт
Напряжение380В
Масса4500 кг
Ø обработки над супортом 340
РМЦ3000
Ø отверстия шпинделя 225
Макс. обороты 500
Мощность 11.00 кВт
Напряжение380В
Масса5350 кг
Ø обработки над супортом 560
РМЦ1500
Ø отверстия шпинделя 260
Мощность 15.00 кВт
Напряжение380В
Масса4300 кг
Ø обработки над супортом 560
РМЦ6000
Ø отверстия шпинделя 260
Мощность 15.00 кВт
Напряжение380В
Трубонарезной станок РТ783 предназначен для обработки труб и деталей к ним, включая нарезание резьбы в условиях единичного и мелкосерийного производства. Используется при ремонте бурильных, обсадных и насоснокомпрессорных труб и муфт к ним.
Станок РТ783 обладает современными техническими характеристиками, обеспечивающими обработку деталей с прогрессивными режимами резания. Обладает достаточной жесткостью и виброустойчивостью, высокомеханизирован, удобен в управлении. Направляющие станины РТ783 закалены и отшлифованы, что в сочетании с высокой надежностью других узлов обеспечивает длительный срок эксплуатации с сохранением точности.

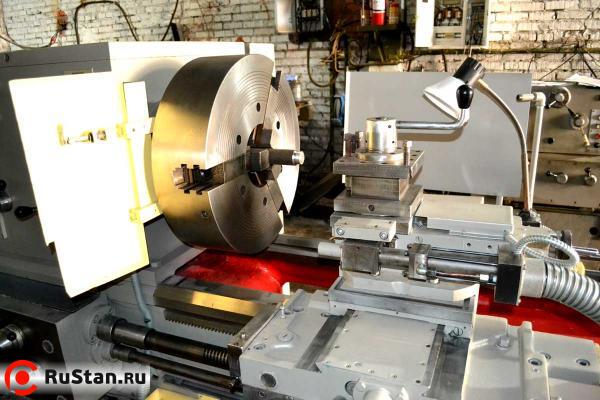

Станок РТ783 оснащен конусной линейкой для нарезания конических резьб. Нарезание резьбы возможно как вручную, так и по одиночным циклам и полному циклу с ручной подачей на врезание. В комплект станка входит специальный люнет-поддержка для обработки длинных труб. На станке установлены два трёх или четырех кулачковые самоцентрирующие патроны 630 мм с механизмом зажима. Резцедержка станка выполнена с посадкой на торцевую зубчатую муфту. Точность фиксации 5 мкм. Точение конусов возможно как по конусной линейке, так и за счет механического перемещения верхнего суппорта, а также за счет сложения подач.
Технические характеристики трубонарезного станка РТ783, (РТ783-07)
| Характеристика | Значение |
|---|---|
| Наибольшее расстояние от торца патрона до центра задней бабки, мм | 1390 (640) |
| Наибольший диаметр заготовки, мм: | |
| - устанавливаемой над станиной | 840 |
| - обрабатываемой над станиной | 800 |
| - обрабатываемой над суппортом | 490 |
| Наибольший вес устанавливаемой заготовки, кг | 1000 |
| Наибольшая длина обрабатываемых концов труб, мм | 250 |
| Наибольшая длина точения с конусной линейкой, мм | 500 |
| Наибольший угол поворота конусной линейки, град | +-10 |
| Диаметр цилиндрического отверстия в шпинделе, мм | 200 |
| Пределы частот вращения шпинделя, об/мин | 20-630 |
| Пределы рабочих подач, мм/об: | |
| - продольных | 0,060-1,0 |
| - поперечных | 0,024-0,368 |
| - резцовых салазок | 0,024-0,368 |
| Пределы шагов нарезаемых резьб: | |
| - метрических, мм | 1-14 |
| - дюймовых, ниток/дюйм | 28-2 |
| Пределы диаметров обрабатываемых труб, мм | 48-190 |
| Габаритные размеры станка без люнета-поддержки, мм: | |
| - длина | 3975 (3220) |
| - ширина | 1860 |
| - высота | 1550 |
| Габариты люнета-поддержки, мм: | |
| - длина | 330 |
| - ширина | 1070 |
| - высота | 1135 |
| Шероховатость наружной цилиндрической поверхности после чистовой обработки на станке, мкм | Ra 2,5 |
| Масса станка, кг: | |
| - с люнетом-поддержкой | 7000 (6500) |
| - без люнета-поддержки | 6370 (5870) |
| Мощность главного привода, кВт | 18,5 |
