Фильтры
Каталог оборудования
Цена для юр. и физ. лиц
1 764 875 руб.
с НДС - на 19.10.2019 г.
  • Описание
  • Документы
  • Комментарии
  • Отзывы

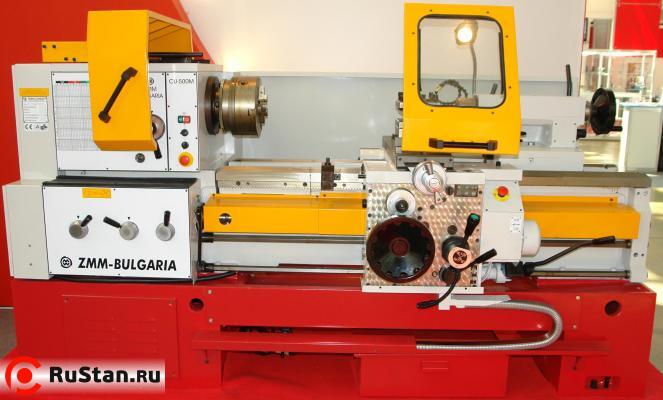

Токарный станок ZMM CU500M/1500 предназначен для выполнения токарных работ - точение конусов и нарезание резьб: метрических, дюймовых. Технические характеристики и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.

Электрика станка CU500M/1500 изготовлена немецкой фирмой Шнайдер-электрик. В шпиндельном узле, используются подшипники и схемы их установки только ведущих фирм SKF и FAG.

За дополнительную плату станок комплектуется

  • конусной линейкой с помощью которой можно производить нарезку конусной резьбы, а также точение конусов.
  • устройством цифровой индикации УЦИ.
Конусная линейка (Болгария)

Все части станка CU500M/1500 изготовлены из высококачественной стали, что обеспечивает надежную работу станков и сохранение точности обработки в течение долгих лет.

Исполнение данного станка возможно по двум классам точности:

  • Нормальной точности по DIN 8606
  • Повышенной точности по DIN 8605

Сервисное и гарантийное обслуживание осуществляется Российскими специалистами. Гарантия 1 год.


Сравнительная техническая характеристика токарного станка CU500M/1500

Характеристика Ед. изм. CU400M CU500M CU580M
Основные параметры Высота центров мм 220 250 290
  Диаметр обработки над станиной мм 440 500 580
  Диаметр обработки над суппортом мм 240 300 380
  Диаметр обработки над выемкой в станине мм 640 700 780
  Ширина направляющих мм 400
  Расстояние между центрами мм 1000, 1500, 2000,3000, 4000,5000
Шпиндель Передний конец  No 8
  Диаметр отверстия шпинделя мм 72
  Конусное отверстие шпинделя Metric 80
Передняя бабка Количество скоростей шпинделя   21
  Диапазон оборотов об/мин 20-2000
  Мощность главного привода кВт 7,5(11)
Подачи Количество подач   120
  Диапазон продольных подач мм/об 0,039-12
  Диапазон поперечных подач мм/об 0,018-6
Резьба Количество резьб   64
  Шаг миллиметровой резьбы мм 0,5-120
  Шаг дюймовой резьбы вит/1 60-1/4
  Шаг модульной резьбы мм 0125-30 0,125-30
  Шаг диаметральной резьбы  DP 240-1
Перемещения Ход поперечных салазок мм 315
  Ход верхних салазок мм 130
Пиноль Диаметр пиноли мм 75
  Конус пиноли Морзе No.5
  Ход пиноли мм 230
Вес ZMM CU500M/1500 CU500M Для РМЦ 2000 мм кг 3300 3400 3600

Комплектация за дополнительную плату

Планшайба 4-х кулачковая Планшайба без кулачков Подвижный люнет 10-200мм Неподвижный люнет малый 10-230мм Неподвижный люнет большой 150-400мм 3-х кулачковый самоцентрирующийся токарный патрон 250мм
Планшайба 4-х кулачковая с независимым перемещением кулачков Планшайба без кулачков Подвижный люнет 10-200мм Неподвижный люнет малый 10-230мм Неподвижный люнет большой 150-400мм 3-х кулачковый самоцентрирующийся токарный патрон 250мм
Однопозиционный ограничитель длины Часы резьбовые (лимб нарезки резьбы) Патрон поводковый с поводками Сверлильный патрон Редуктор пиноли задней бабки Вращающийся центр кМ5
Однопозиционный ограничитель длины Часы резьбовые (лимб нарезки резьбы) Патрон поводковый с поводками Сверлильный патрон Редуктор пиноли задней бабки Вращающийся центр кМ5
УЦИ Optima по друм осям Конусная линейка  +/-10 гр. 340мм Быстросъемный резцедержатель вместо стандартного 4-х позиционного
УЦИ Optima по двум осям Конусная линейка +/-10 гр. 340мм Быстросъемный резцедержатель MultiFix вместо стандартного 4-х позиционного

А также:

  • Комплект роликов для люнета
  • Пятипозиционный ограничитель длины
  • Электро-динамический тормоз
  • Ножной тормоз 1000/1200/1500/2000/3000/4000/5000 mm
  • Зубчато-ременная передача привода шпинделя передней бабки
  • Комплект ключей для обслуживания станка
  • Каталог запчастей
  • Упаковка станка и узлов в деревянный ящик 1000/1200/1500/2000/3000/4000/5000 mm
