Двухосевой поворотный стол с наклоном от ЧПУ CNCT-630 GSA+

Код товара:

40963

Нет в наличии

Купить в лизинг

8 (473) 300-30-78

order@rustan.ru

Сравнить Избранное

Модель:		CNCT-630
Производитель:		GSA

Описание
Комментарии
Отзывы

Компактный дизайн позволяет устанавливать на станки с длиной стола от 1 м. Простая установка на традиционные 3-осевые станки. С помощью 1-осевого контроллера GSA+, подключаемого к системе ЧПУ через М-коды для программируемого наклона стола, можно производить 5-осевую обработку без изменения конструкции станка и его электрооборудования.

По требованию заказчика стол может быть оснащен как гидравлическим, так и пневматическим зажимным устройством. Для повышения точности позиционирования может быть установлен фотоэлектрический датчик.

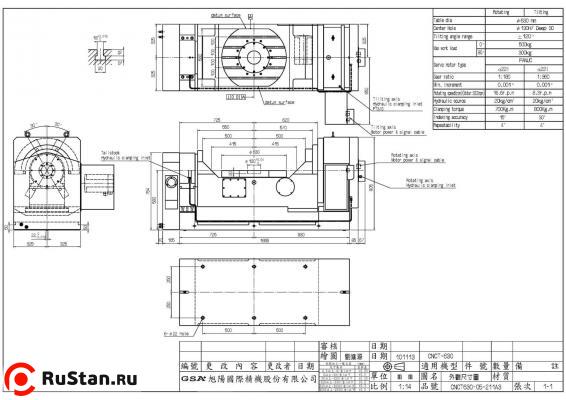

Технические характеристики CNCT-630
Параметр	Ед. изм.	Значение
Диаметр	мм	630
Высота центра	мм	580
Общая высота	мм	905
Вес CNCT-630 нетто (без двигателя)	кг	2650
Центральное отверстие	мм	254^Н7
Ширина Т-пазов	мм	18^Н7
Ширина направляющего сухаря	мм	22^Н7

Поворот и наклон
Параметр	Ед. изм.	Поворот	Наклон
Сервомотор Meldas		НF-354S	НF-354S
Сервомотор Fanuc		a22i	a22i
Сервомотор Siemens		1FK7101	1FK7101
Сервомотор Heidenhein		QSY155D	QSY155D
Передаточное число		1:180	1:360
Угол наклона	град	-120…120	-120…120
Минимальный угол	град	0,001	0,001
Максимальные обороты	об/мин	11.1	5.6
Усилие пневмозажима	кг*м	350	420/800
Усилие гидрозажима	кг*м	700	-
Точность позиционирования		15”	30”
Повторяемость	с	±4”

Максимальные нагрузки
Параметр	Схема	Ед. изм.	Значение
Максимальная вертикальная нагрузка		кг	W = 300
Максимальная горизонтальная нагрузка		кг	W = 500
Максимальное радиальное усилие		кг	F = 2080
Максимальное радиальное усилие		кг*м	FxL = 800
Максимальное радиальное усилие		кг*м	FxL = 390
Максимальная рабочая инерция		кгсмсек²	360
