Фрезерный горизонтальный обрабатывающий центр EXTRON LH-119 представляет собой мощную базовую конструкцию из высококачественного чугуна. Основание обрабатывающих центров имеет четыре направляющих (ось Y), что позволяет обеспечивать высокую точность и стабильность перемещений при максимальной нагрузке. Литая чугунная станина, имеет многочисленные ребра жесткости, которые придают конструкции повышенную жесткость.

Технические характеристики фрезерного станка EXTRON LH-119

Характеристики Значение
Размеры стола (длина х ширина)1260 х 700 мм
Перемещение по оси X1100 мм
Перемещение по оси Y830 мм
Перемещение по оси Z900 мм

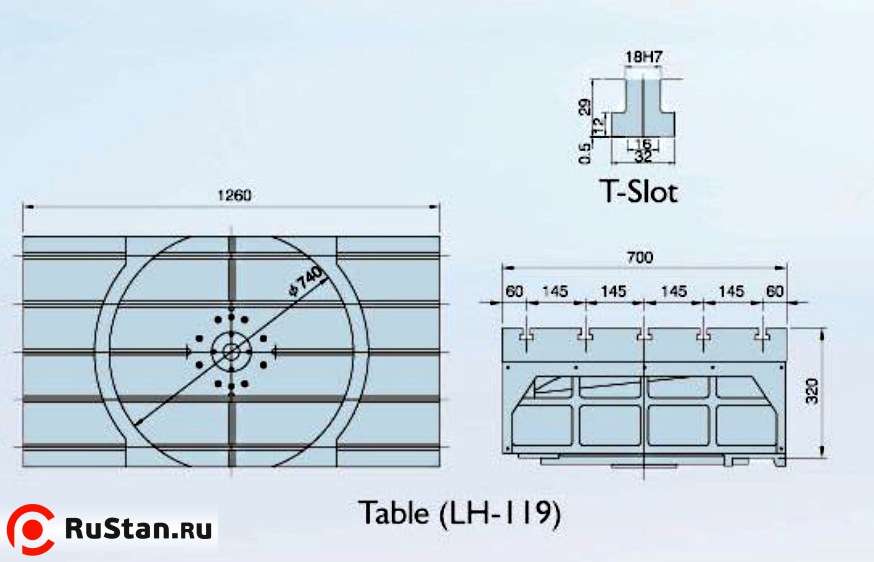

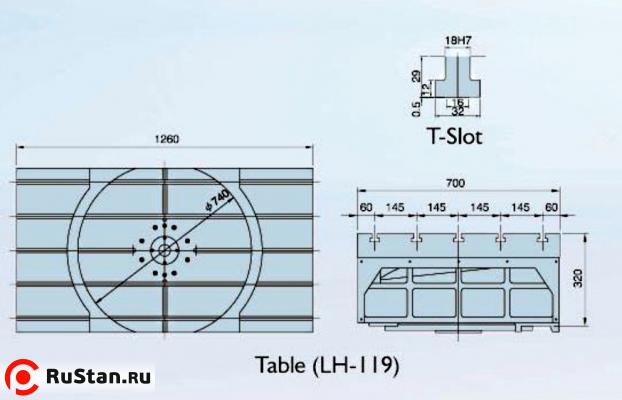

Размеры поворотного стола (ось В)Ø740 х 700 мм
Т-образные пазы (ширина х количество)18 х 5 мм
Максимальная нагрузка на стол (по центру)650 кг
Расстояние от центра шпинделя до поверхности стола150...1050 мм
Расстояние от центра шпинделя до колонны16...846 мм
Максимальная скорость вращения шпинделя4500 об/мин
Мощность двигателя шпинделя18,5 кВт
Конус шпинделяISO#50
Диаметр ШВП40 мм
Шаг ШВП по осям X / Y / Z12 / 10 / 12 м/мин
Ускоренное перемещение по осям X, Y, Z24 / 20 / 24 м/мин
Рабочая подача10 м/мин
Тип устройства автоматической смены инструмента манипулятор
Емкость инструментального магазина24 инструментов
Максимальный диаметр инструмента126 мм
Максимальный вес инструмента15 кг
Максимальная длина инструмента300
Масса станка8700 кг

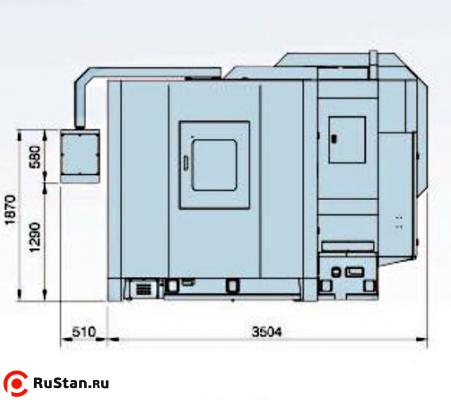

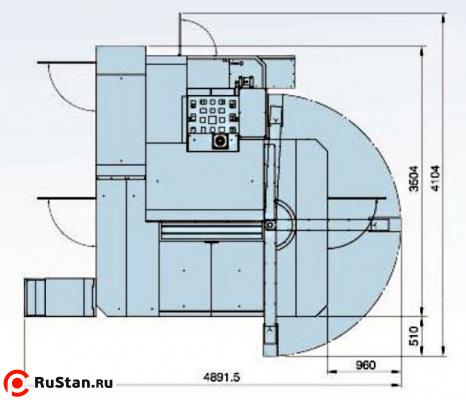

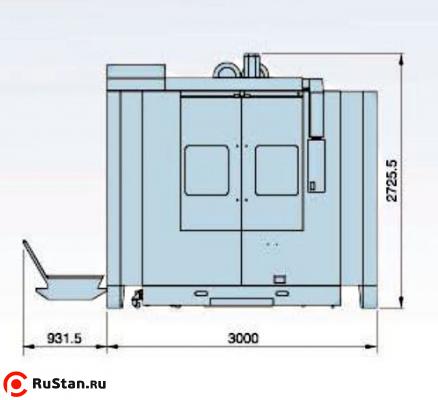

Габаритные размеры (длина, ширина, высота)3000х3505х2815 мм

* - опционально

Стандартная комплектация

  • Пневматический пистолет для очистки зоны резания от стружки и система обдува шпинделя сжатым воздухом при смене инструмента
  • Система охлаждения шпинделя
  • Система охлаждения зоны резания
  • Галогенный светильник зоны резания
  • Система автоматической смазки
  • Ограждение зоны резания кабинного типа
  • Устройство автоматической смены инструмента типа "Манипулятор"
  • Телескопическая защита направляющих
  • Конвейер для удаления стружки червячного типа с баком-тележкой
  • Опоры для установки и выравнивания станка
  • Аварийно-сигнальная лампа
  • Ящик с комплектом инструмента для технического обслуживания станка
  • Руководство по эксплуатации
  • Жесткое нарезание резьбы
  • Интерфейс-RS-232

  • Дополнительные принадлежности

    • Устройство автоматической смены инструмента (УАСИ) типа "Манипулятор" на 30 инструментов
    • Система подачи СОЖ через шпиндель (15bar)
    • Транспортер стружки цепного типа с баком-тележкой
    • Сепаратор для очистки СОЖ
    • Прибор для контроля вылета и диаметра режущего инструмента RENISHAW TS-27R
    • Инфракрасный измерительный щуп RENISHAW OMP-60
    • Кондиционер для электрошкафа
    • Оптические линейки Heidenhair для осей X/Y/Z
    • ZF-двухскоростной редуктор для получения максимального крутящего момента на шпинделе
    • Тиски прецизионные быстрозажимные пневматические
    • Устройство для очистки СОЖ от масла STARK-1
