Станок FSS450TNC может использоваться как для серийного, так и для единичного производства. Благодаря мощной конструкции и широкому числу оборотов FSS450TNC (SGM450-HUFSS-01) позволяет обрабатывать детали из стали, чугуна и лёгких металлов инструментами из быстрорежущей стали и твердосплавными инструментами. По типоразмеру данный станок соответствует станку 6Т13, однако по сравнению с ними обладает рядом существенных преимуществ.

Особенности

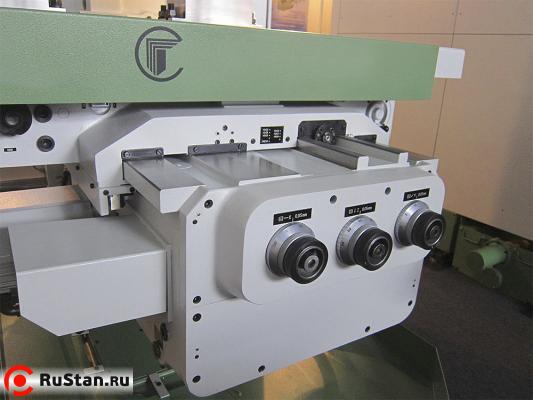

  • основные узлы (фундаментная плита, стойка, консоль, крестовый суппорт, салазки поворотной части и стол) изготавливаются из чугуна марки СЧ25, имеют оптимальную форму и большую жесткость;
  • поперечные и вертикальные направляющие с фторопластовым покрытием обладают хорошими антифрикционными свойствами (низким коэффициентом трения) и антизадирной способностью, что обеспечивает стабильность точностных параметров в течение не менее семи лет;
  • станок имеет механизм опускания консоли, который исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола; при остановке консоль возвращается в исходное положение;
  • наличие механизма попутной подачи в продольной координате обеспечивает необходимую жесткость и исключает вибрацию; фрезерование методом попутной подачи позволяет осуществить более эффективную обработку глубоких пазов и деталей из высокопрочных материалов; гидравлическое приспособление обеспечивает компенсацию зазора между ходовым винтом и маточной гайкой в продольном направлении в качестве предпосылки для попутного фрезерования; автоматическое подключение механизма попутной подачи при движении подачи и отключение во время ускоренного хода защищают маточную гайку ходового винта от изнашивания;
  • применение СППУ в комплекте с сервоприводом значительно увеличило функциональные возможности станка. В отличии от обычного станка, с преимущественно ручным управлением и ограниченным, как правило не более 10, набором стандартных автоматических циклов, станок с СППУ способен работать по программе, аналогично станку с ЧПУ. В результате многократно увеличилась производительность станка, особенно при серийной или мелкосерийной обработке.
  • благодаря использованию СППУ на универсальном станке появилась возможность производить движение в заданную оператором координату с запрограммированной величиной подачи, а точность позиционирования достигается путем применения линейных оптических или магнитных преобразователей и четырёхзонным тормозным алгоритмом. Программирование производится, аналогично ЧПУ, в стандартных G и M кодах. Предусмотрена возможность как производить набор программы с клавиатуры пульта оператора СППУ, так и загружать программы с персонального компьютера (ПК).

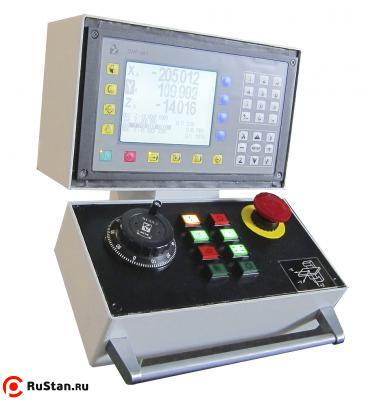

  • СППУ предлагает три режима управления станком: автоматический, ручной и режим преднабора. В ручном режиме работа станка идентична ручному режиму обычного универсального фрезерного станка с устройством цифровой индикации (УЦИ), роль которой выполняет экран пульта оператора. Управление движением осей станка возможно, как от кнопок пульта управления, так и при помощи кривошипной рукоятки. Для работы в автоматическом режиме и режиме преднабора доступны также функции коррекции на длину и радиус инструмента, смещение системы координат, переход от системы координат станка к системе координат детали. Применение данных функций полностью аналогично их использованию в ЧПУ.
  • в постоянной памяти СППУ как правило может храниться до 20 программ (до 500 кадров) и до 50 подпрограмм (до 100 кадров), каждая из которых может быть вызвана из основной программы. Таким образом, количество кадров одной программы может достигать примерно 5000. Это означает, что в распоряжении оператора всегда достаточно ресурсов для описания детали любой сложности. При необходимости, программы могут быть сохранены на ПК.

Технические характеристики FSS450TNC

Характеристика Значение
Размер рабочей поверхности стола, мм. 400 х 1600 (450 х 1800*)
Наибольшее продольное перемещение стола, мм. 1120
Поперечный ход стола, мм. 345 (крестового суппорта)
Наибольшее вертикальное перемещение стола, мм. 400 (550; 630*)
Количество Т-образных пазов 5
Диапазон частот вращения шпинделя, об./мин. 28 - 1400 (до 2240*)
Конус шпинделя ISO-50
Диаметр переднего подшипника, мм. 100
Ход пиноли, мм. 90
Наибольший крутящий момент на шпинделе, Нм 1850
Угол поворота вертикальной фрезерной головки в продольной плоскости, град. +/- 45
Число ступеней подач 18
Знаменатель геометрической прогрессии 1,25
Пределы рабочих подач, мм/мин 16 - 800
Вертикальные подачи стола, мм/мин 5 - 250
Скорость быстрых перемещений, м/мин 3,15 (продольно, поперечно); 1,0 (по вертикали)
Масса FSS450TNC заготовки, кг. 1500
Мощность привода главного движения, кВт 11 (15*)
Скорость подачи СОЖ, л/мин 10
Класс точности Н
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 3500 x 2920 x 2710
Масса, кг. 4700
* - специальное исполнение (заказ)

Комплект поставки

  • Станок в сборе;
  • Устройство цифровой индикации (УЦИ) - исполнение FSS450MRNC;
  • Маховик FU400R.51.92.000 – 1 шт.;
  • Маховик FU400R.51.93.010 – 1 шт.;
  • Оправка насадная фрезерная FSS400-01.51.10.000 – 1 шт.;
  • Ограждение фрезы FSS400.51.10.000 (установлено на станке) – 1 шт.;
  • Ключ FU350RApUG.51.20.000-01 – 1 шт.;
  • Ключ FU350RApUG.51.20.000-02 – 1 шт.;
  • Рукоятка кривошипная FU400.51.20.000 – 1 шт.;
  • Ограничитель подачи FU400.51.00.602 – 4 шт.;
  • Ограничитель ускоренного хода FU400.51.00.603 – 4 шт.;
  • Ограничитель ускоренного отвода FU400.51.00.604 – 6 шт.;
  • Шпонка FU400.40.00.359 – 3 шт.;
  • Ключ У60.06.00.000 – 2 шт.;
  • Винт М6-8g16.58.05 (ГОСТ 11738) – 19 шт.;
  • Микропереключатель ПМ39 АУБК.642.230.002 ТУ – 3 шт.;
  • Комплект клиновых ремней (сняты со станка) – 1 шт.;
  • Комплект технической документации – 1 шт.

Дополнительная оснастка (поставляется за отдельную плату)

  • Устройство для подключения головки делительной УДГ 250 или УДГ320;
  • Тиски станочные поворотные чугунные 7200-0225-03;
  • Тиски станочные поворотные стальные 7200-0220-05;
  • Тиски станочные чугунные поворотные с гидравлическим усилением – 7201-0019-02;
  • Стол поворотный горизонтально-вертикальный Ø 250 мм. РКВ 7205-4003;
  • Стол круглый фрезерный Ø 250 мм. 61П-17-000;
  • Головка делительная универсальная 7036-0053,
  • Головка делительная универсальная 7036-0053х01 (в комплекте со сменными шестернями (гитарой));
  • Втулка переходная с конусом Морзе 2 (ГОСТ 25827) 191.831.052
  • Втулка переходная с конусом Морзе 3(ГОСТ 25827) 191.831.053
  • Втулка переходная с конусом Морзе 4 (ГОСТ 25827) 191.831.054
  • Патрон цанговый 6151-7034-00 (Ø 5 – 20 мм.)
  • Втулки переходные (цанги) 6151-7044/2 (Ø от 5 до 20 мм, с шагом 0,5 мм., 31 шт.)
  • Патрон цанговый 6151-7034-12
  • Втулки переходные (цанги) 6151-7044/4 (Ø от 6 до 32 мм, 8 шт.)
  • Оправка для торцовых фрез 6222-4009-0129 (Ø 22 мм.)
  • Оправка для торцовых фрез 6222-4009-0131 (Ø 22 мм.)
  • Оправка для торцовых фрез 6222-4009-0132 (Ø 27 мм.)
  • Оправка для торцовых фрез 6222-4009-0133 (Ø 27 мм.)
  • Оправка для торцовых фрез 6222-4009-0134 (Ø 32 мм.)
  • Оправка для торцовых фрез 6222-4009-0136 (Ø 40 мм.)
  • Оправка для торцовых фрез 6222-4009-0137 (Ø 40 мм.)
  • Оправка для торцовых фрез 6222-4009-0139 (Ø 50 мм.)
  • Оправка для торцовых фрез 6222-4009-0141 (Ø 50 мм.)
