Одноосевой поворотный стол большого диаметра ЧПУ CNC-1000HV GSA+

Код товара:

40944

Нет в наличии

Купить в лизинг

8 (473) 300-30-78

order@rustan.ru

Сравнить Избранное

Модель:		CNC-1000HV
Производитель:		GSA

Описание
Комментарии
Отзывы

Поворотные столы большого диаметра могут устанавливаться как вертикально, так и горизонтально. Высокая точность и жесткость позволяют использовать столы и при силовом резании, и в метрологических целях.

Комбинация высокоточного червячного колеса из бронзо-никелевого сплава и стального закаленного червяка обеспечивают длительное сохранение точности позиционирования.

Многоточечная гидравлическая тормозная система обеспечивает превосходное усилие зажима, исключающее вибрацию при силовом резании. Параметры стола могут быть изменены по отдельному заказу.

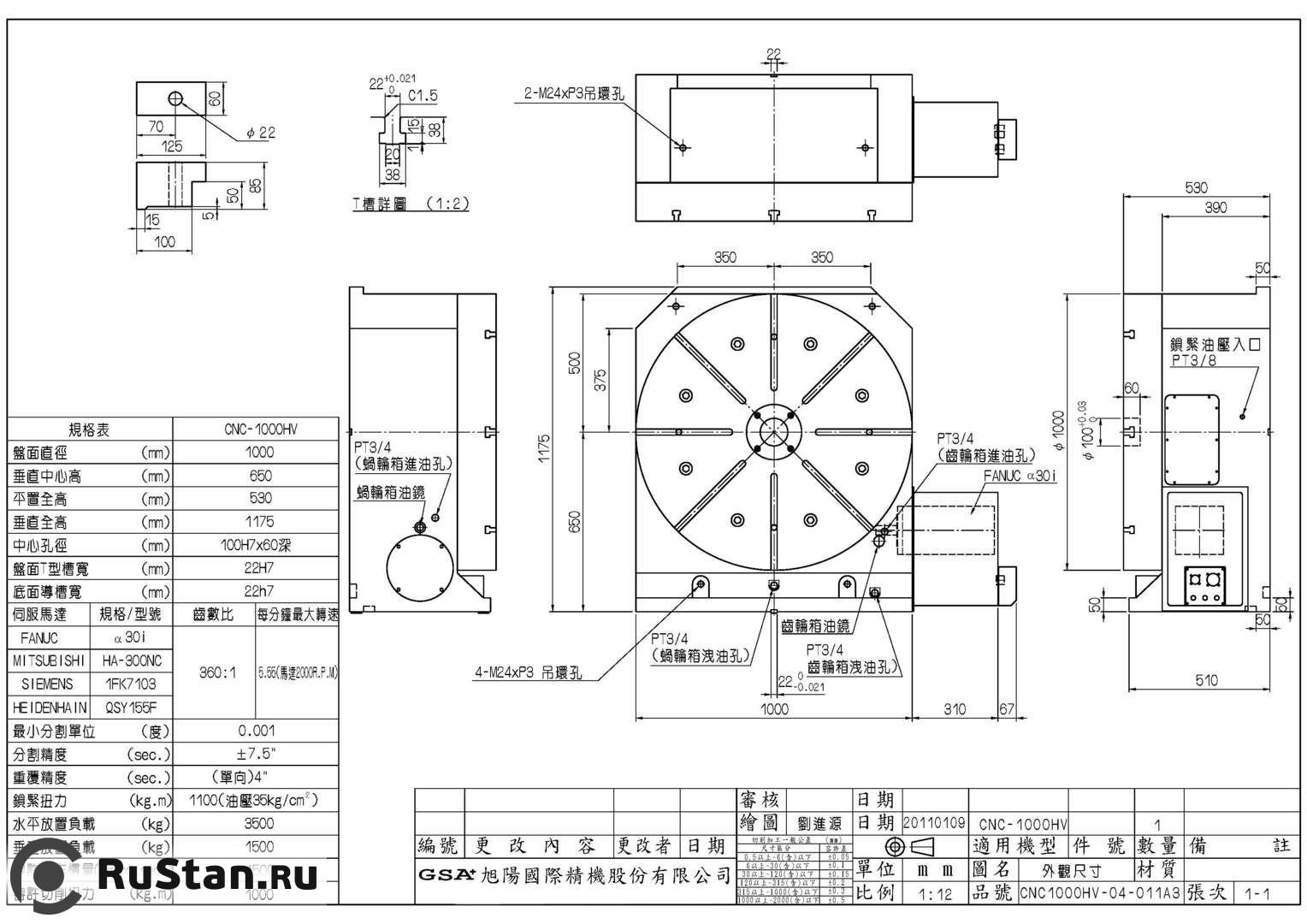

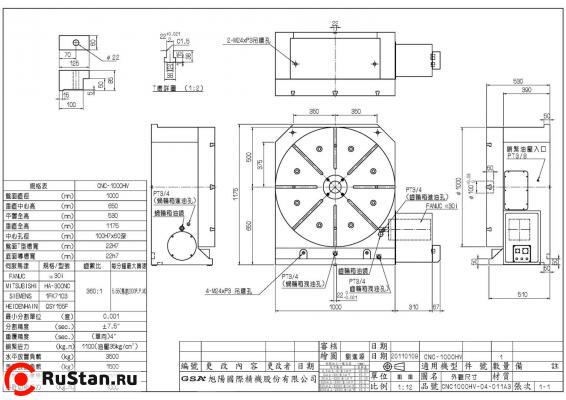

Технические характеристики CNC-1000HV
Параметр	Ед. изм.	Значение
Диаметр	мм	1000
Высота центров при вертикальной установке	мм	650
Высота центров при горизонтальной установке	мм	530
Общая высота при вертикальной установке	мм	1175
Вес CNC-1000HV нетто (без двигателя)	кг	2500
Центральное отверстие	мм	100x60
Ширина Т-пазов	мм	22^Н7
Ширина направляющего сухаря	мм	22^Н7
Сервомотор MELDAS	тип	HF-453S
Сервомотор FANUC	тип	a30i
Сервомотор SIEMENS	тип	1FK7103
Сервомотор HEIDENHAIN	тип	QSY155F
Передаточное число		1:360
Минимальный угол	град	0,001
Максимальные обороты	об/мин	5.56
Усилие гидрозажима	кг*м	10000
Точность позиционирования (с энкодером)		±5”
Повторяемость (с энкодером)	с	4”
Макс. усилие обработки	кг*м	500

Максимальные нагрузки
Параметр	Схема	Ед. изм.	Значение
Максимальная вертикальная нагрузка		кг	W = 1500
Максимальная горизонтальная нагрузка		кг	W = 3500
Максимальное радиальное усилие		кг	F = 5000
Максимальное радиальное усилие		кг*м	FxL = 1100
Максимальное радиальное усилие		кг*м	FxL = 2000
