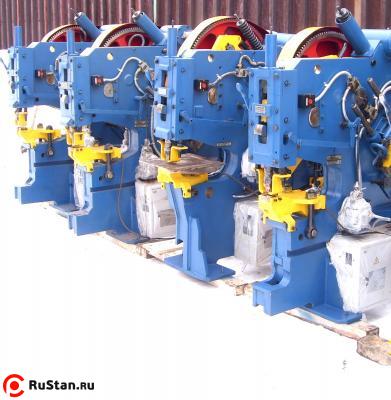

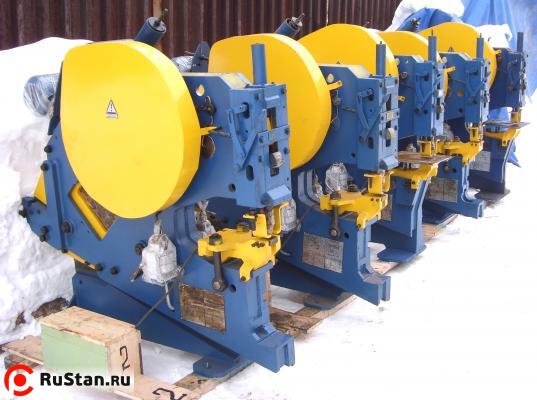

Комбинированные пресс-ножницы НВ5222
Код товара:
1332
Нет в наличии
| Модель: |  |
НВ5222 |
| Изготовитель: |  |
Россия |
Комбинированные пресс-ножницы НВ5222 предназначены для отрезки полосового, сортового и фасонного проката, пробивки отверстий в листовом, полосовом и фасонном прокате, а также вырубки открытых пазов.
Пресс ножницы НВ5222 широко используются, как на небольших предприятиях, так и на крупных производствах, железобетонных комбинатах и др.
НВ5222 предназначены для рубки полосы, круга и квадрата.
Сравнительная техническая характеристика пресс-ножниц НВ5222
| Параметры станка | НВ5221 | НВ5222 | НВ5223 | НВ5224 |
|---|---|---|---|---|
| Наибольшие размеры обрабатываемого проката, мм | ||||
|
|
16х150 | 16х150 | 18х190 | 28х200 |
|
|
45 | 45 | 50 | 67 |
|
|
40 | 40 | 45 | 58 |
| Равнобокий уголок, отрезка | ||||
|
|
125х125х12 | 125х125х12 | 125х125х14 | 160х160х20 |
|
|
90х90х9 | 90х90х9 | 100х100х10 | 125х125х14 |
| Наибольший профиль: | ||||
|
|
18 | 18 | 18а | 30а |
|
|
18 | 18 | 18а | 30 |
| Пробиваемое отверстие, мм | ||||
|
|
30 | 30 | 32 | 40 |
|
|
16 | 16 | 16 | 12 |
| Наибольшие размеры пробиваемых пазов прямоугольной формы, мм | ||||
|
|
10 | 10 | 10 | 10 |
|
|
70 | 70 | 65 | 65 |
|
|
65 | 65 | 80 | 80 |
| Частота ходов ползуна, мин | <=18 | <=18 | <=17 | - |
| Номинальное усилие пресса, кН | 400 | 400 | 630 | - |
| Расстояние от оси ползуна пресса до станины, мм | 500 | 500 | >=500 | - |
| Частота тока, Гц | 50 | 50 | 50 | 50 |
| Напряжение, В | 380 | 380 | 380 | 380 |
| Род тока электропривода | переменный, трехфазный | переменный, трехфазный | переменный, трехфазный | переменный, трехфазный |
| Напряжение цепи | ||||
|
|
24 | 24 | 24 | 24 |
|
|
380 | 380 | 380 | 380 |
|
|
110 | 110 | 110 | 110 |
|
|
24 | 24 | 24 | 24 |
| Количество точек местного освещения | 2 | 2 | 2 | 2 |
| Управление | педальное | педальное | педальное | педальное |
| Электродвигатель тип | АИРС100S2У3 | АИРС100S2У3 | АИРС100S2У3 | АИРС100S2У3 |
| мощность, кВт | 4,0 | 4,0 | 4,8 | 11,8 |
| частота вращения мин | 2900 | 2900 | 2900 | 2900 |
| Режим работы электросхемы | одиночный ход, ручной поворот (наладочный режим) | одиночный ход, ручной поворот (наладочный режим) | одиночный ход, ручной поворот (наладочный режим) | одиночный ход, ручной поворот (наладочный режим) |
| Масса, кг | 2050 | 2050 | 2500 | 7050 |
| Габаритные размеры, мм | 2100х1650х1950 | 2100х1650х1950 | 2100х1500х1865 | 2735х1760х2445 |
