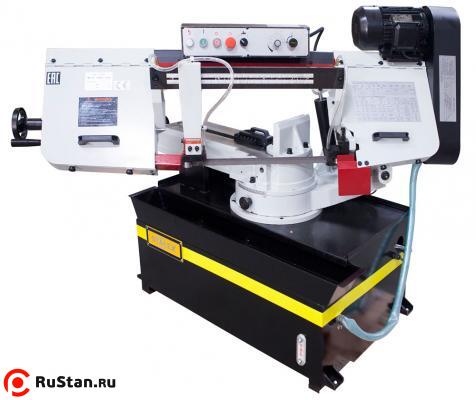

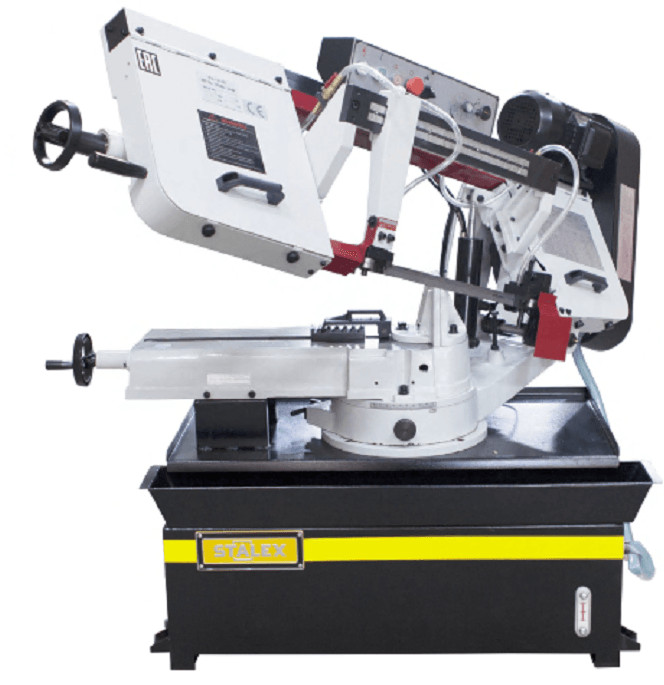

Ленточнопильный станок Stalex BS-1018R

Ленточнопильный станок по металлу Stalex BS-1018R — станок с гидроразгрузкой для резки чёрных металлов и других материалов сплошного, полого и профильного сечения. Максимальный распил полых заготовок (труб) — до Ø254 мм. На станках с гидроразгрузкой цикл резки (запуск пилы — опускание рамы — остановка пилы) выполняется автоматически за счёт гидравлической системы, а подъём рамы оператор выполняет вручную. Пила опускается под собственным весом; дросселируемый гидроцилиндр автоматически подстраивает скорость опускания рамы под профиль заготовки, обеспечивая оптимальные режимы распила.

В рабочей зоне полотно точно ведут две направляющие головки. Станок имеет неподвижные тиски и поворотный механизм рамы — для реза под углом меняется положение рамы относительно тисков. Высота полотна 27 мм обеспечивает точный и параллельный рез полых, профильных и сплошных заготовок под разными углами. Большая ёмкость позволяет применять станок в серийном и мелкосерийном производстве; система СОЖ в стандартной комплектации, скорость — ступенчатым шкивом (4 режима).

Особенности Stalex BS-1018R

• поворот 0…+45° с удобным поворотным механизмом рамы
• подвижные направляющие с твердосплавными пластинами
• фиксированная скорость пилы 26, 50, 73, 95 м/мин
• ручное натяжение ленты
• тиски с закалённым шлифованным червяком и бронзовым червячным колесом — долгий ресурс
• гидравлическое опускание рамы с автоматическим отключением в нижней точке реза
• помпа СОЖ и регулировочные краны напора
• концевые выключатели при открытии крышек; регулируемый мерный упор; ленточная пила квалитета М42 в комплектации

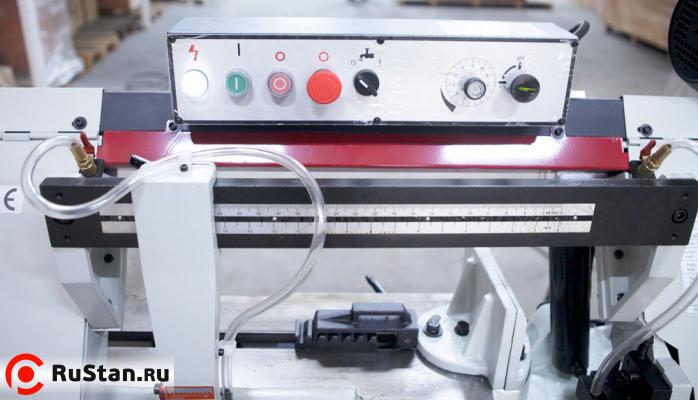

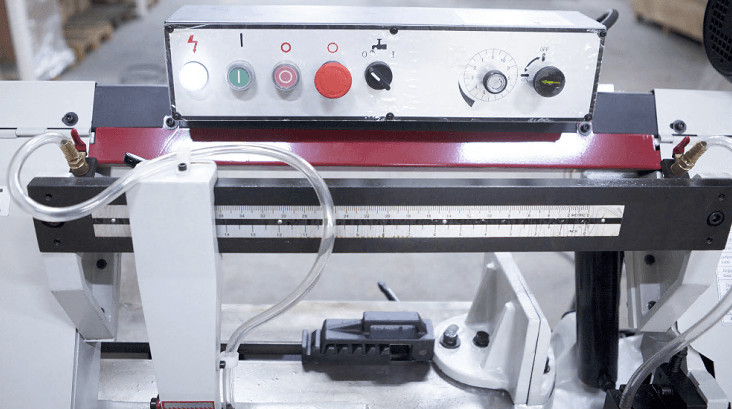

	Пульт + направляющие станка. Шкала направляющих + две гибкие трубки СОЖ.

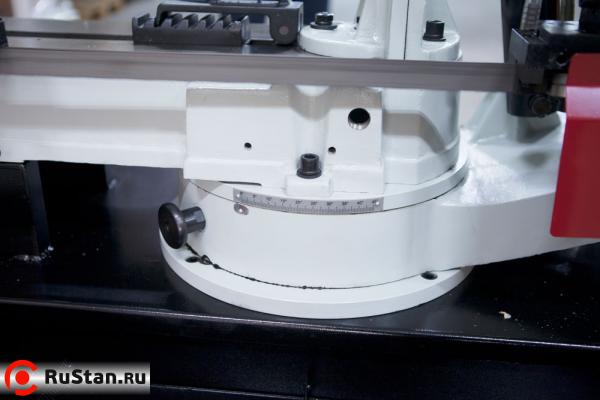

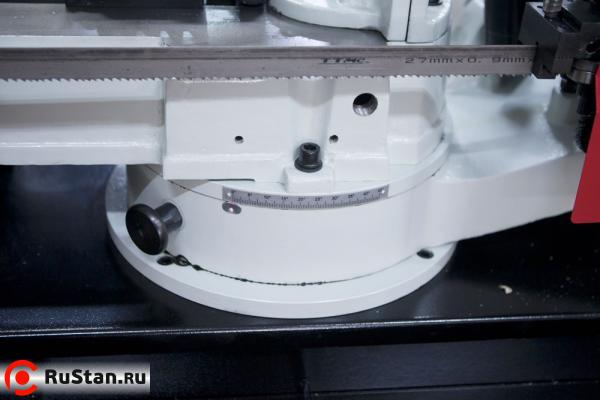

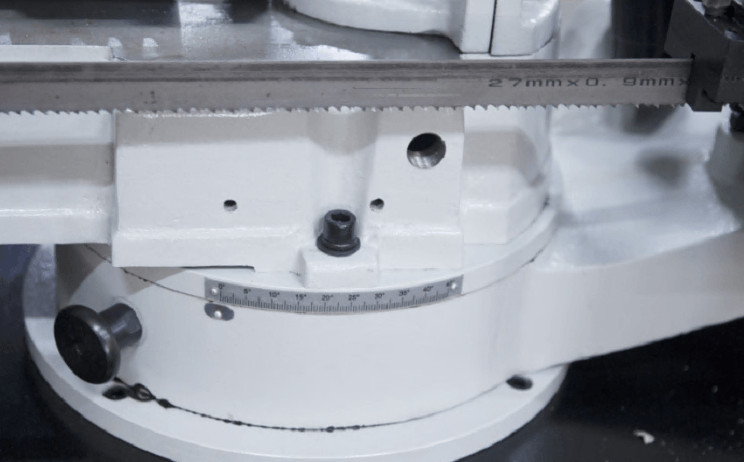

	Градусная линейка для установки необходимого положения заготовки. Фиксатор для удобной установки рамы на 0°; 15°; 30°;45°.

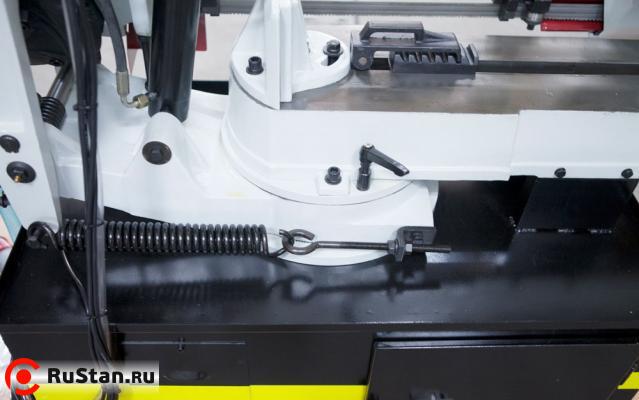

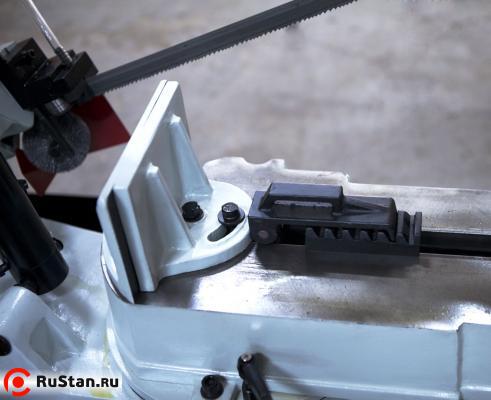

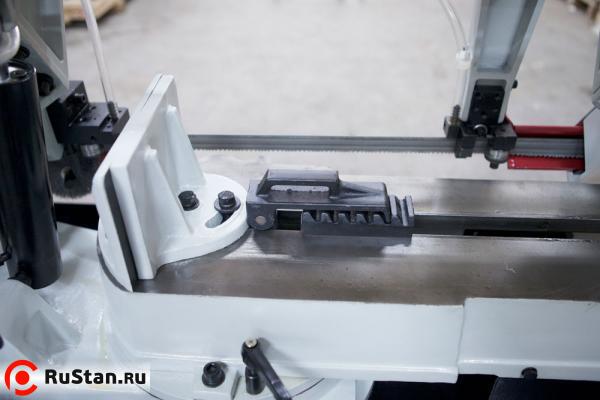

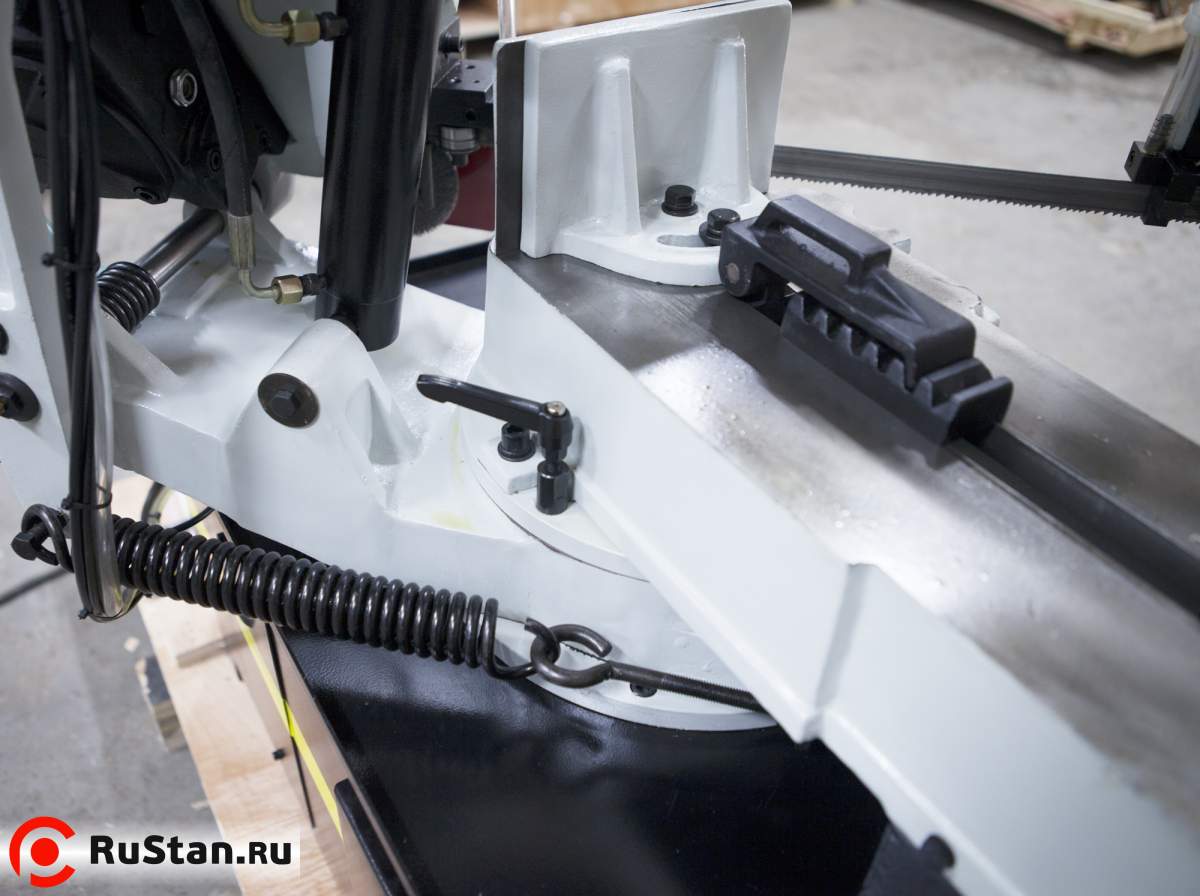

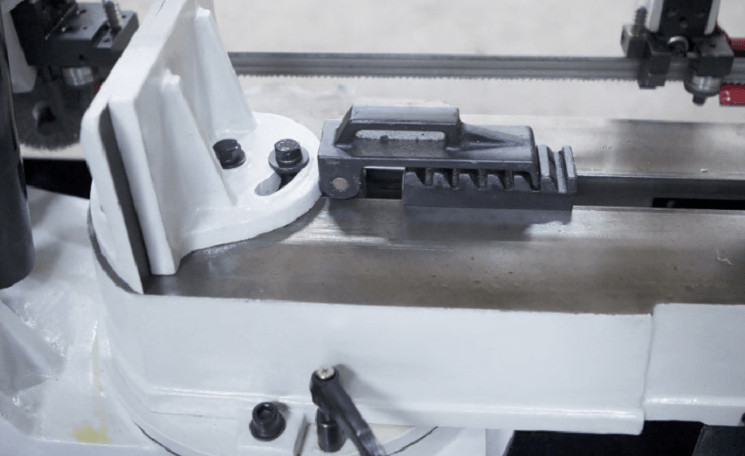

	Зажимной рычаг с обратной стороны тисков, для поворота рамы на любой угол от 0° до 45° в соответствии с положением, согласно градусной линейки станка.

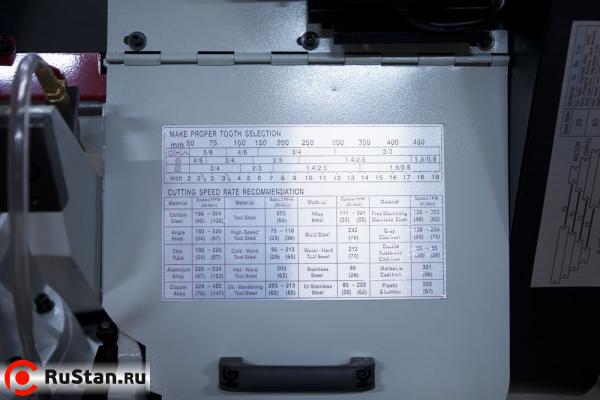

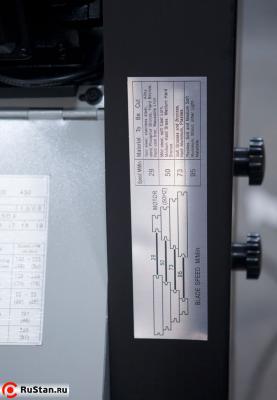

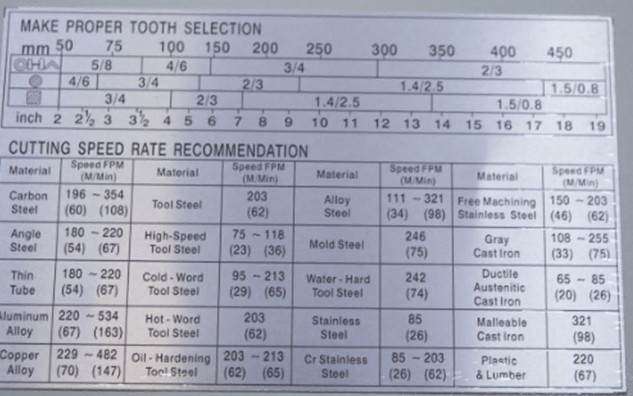

	Таблица скорости резания и подбора шага зубьев

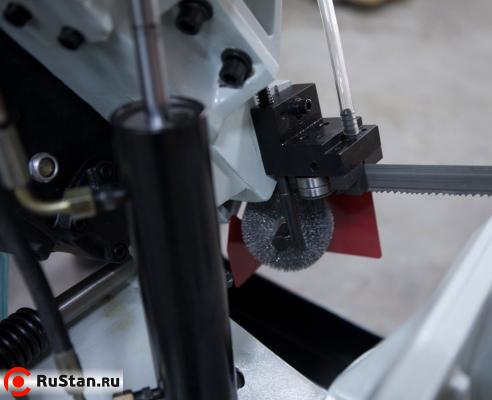

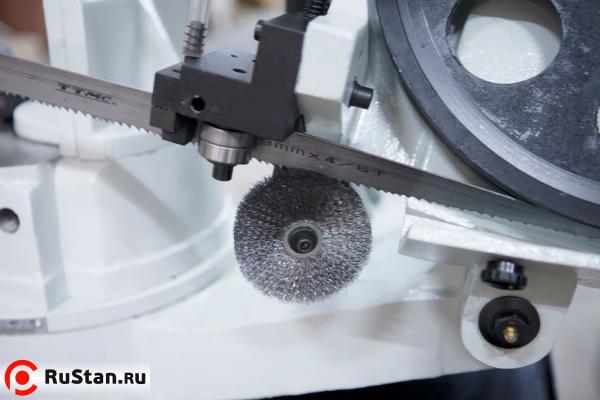

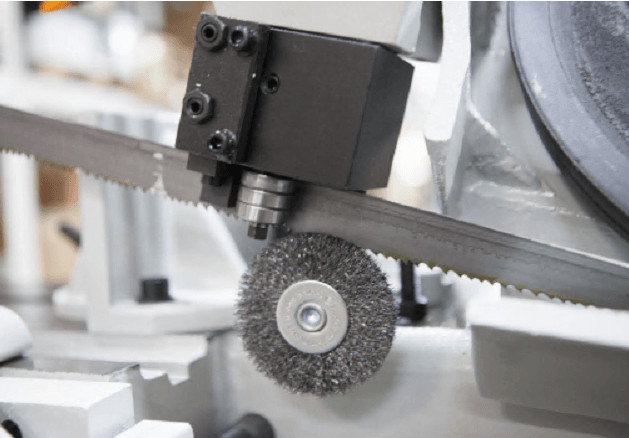

	Механическая дисковая щётка (приводимая в движение от движения полотна). Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления.

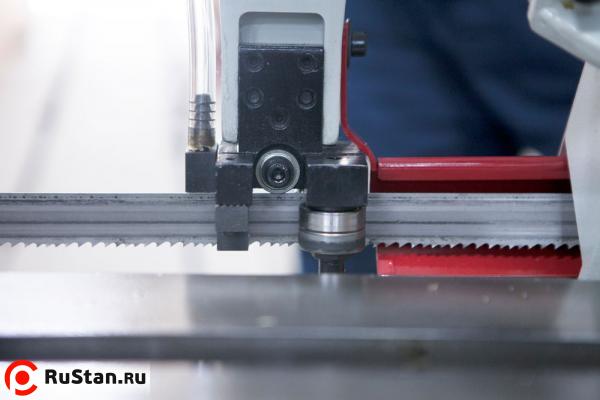

	Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна.

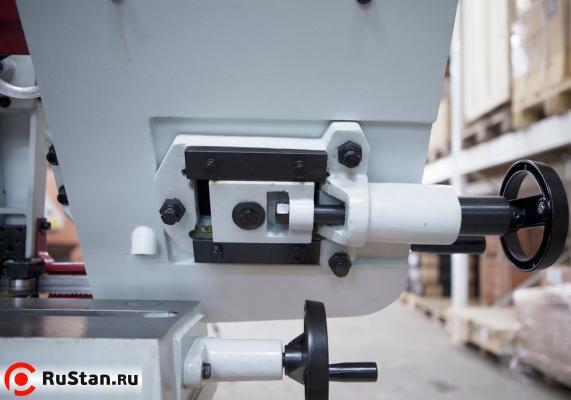

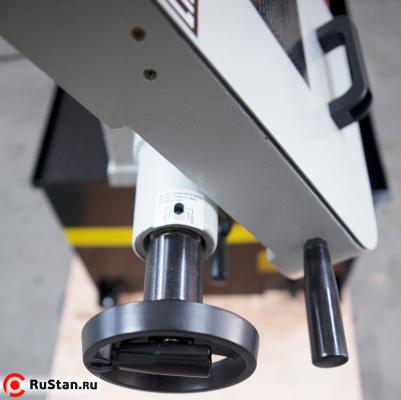

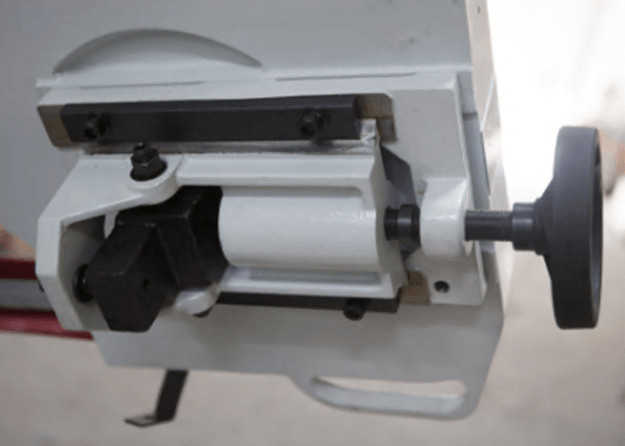

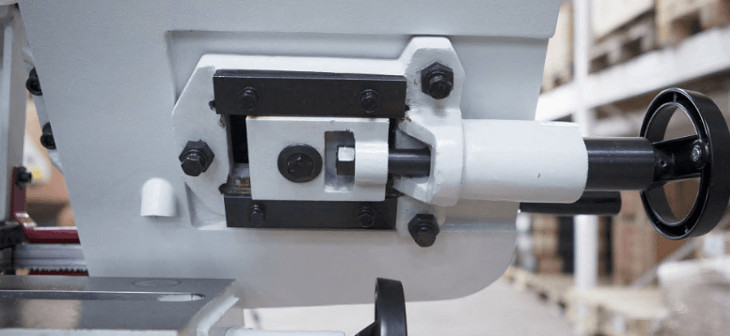

	Механическое натяжение полотна

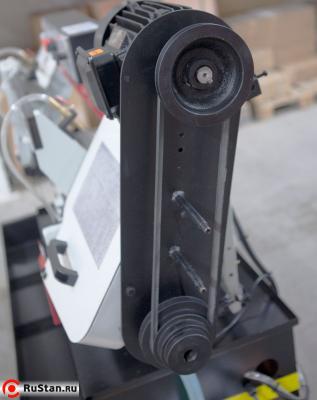

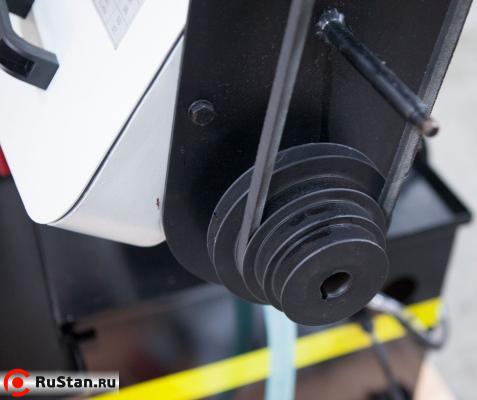

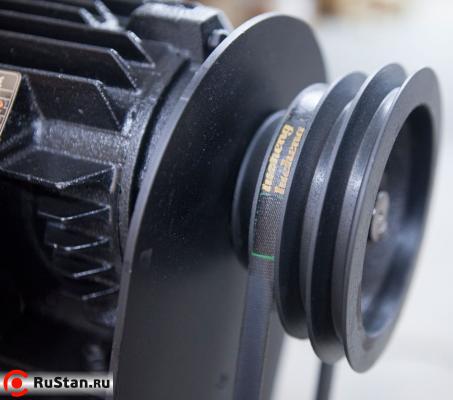

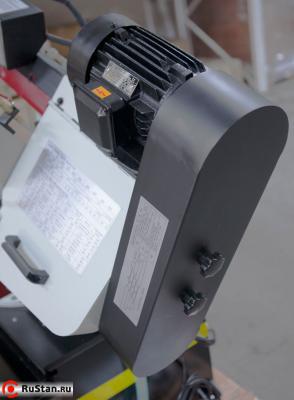

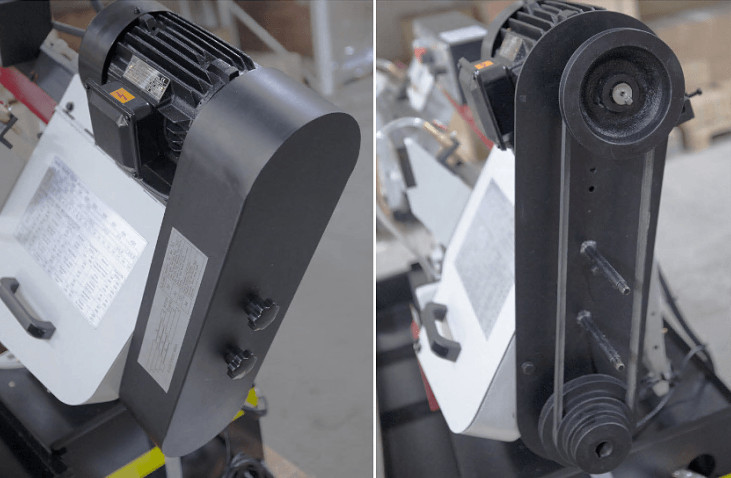

	Привод - клиноременная передача

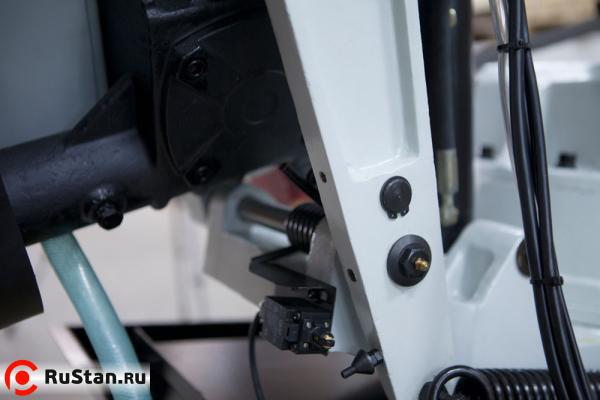

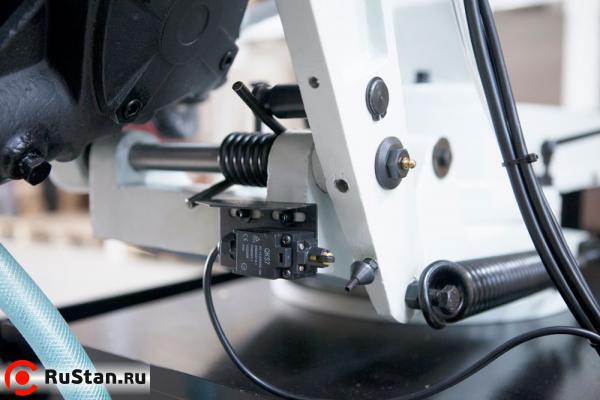

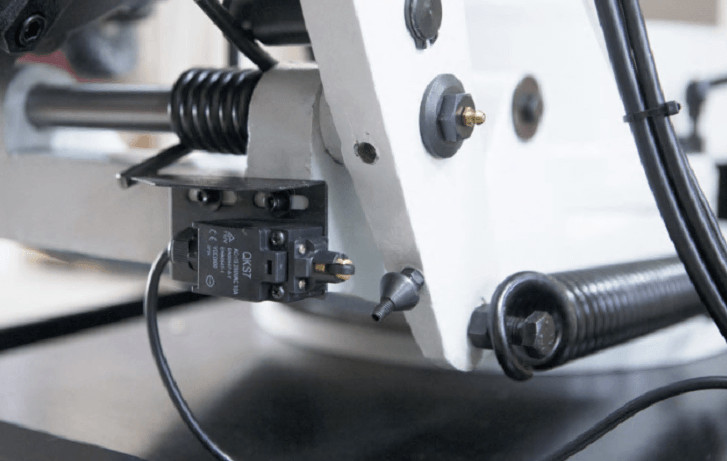

	Датчик выключения станка в нижнем положении пильной рамы

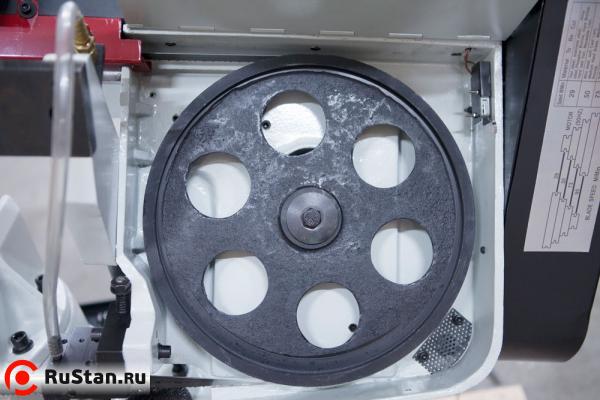

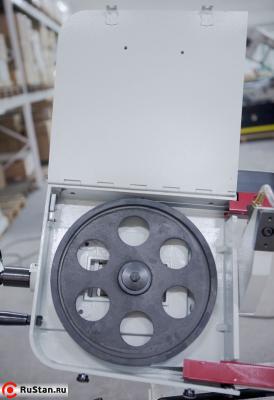

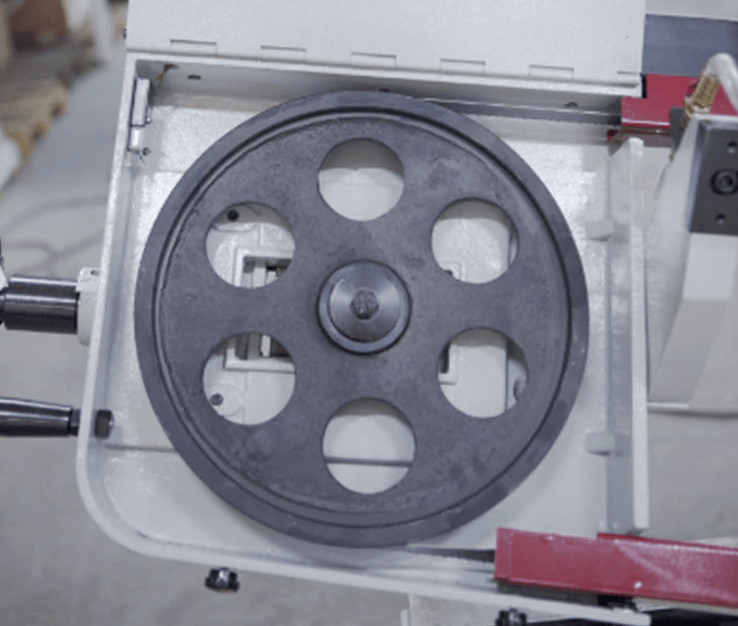

	Шкив станка и предохранительный датчик при поднятой крышке рамы (фото №1).

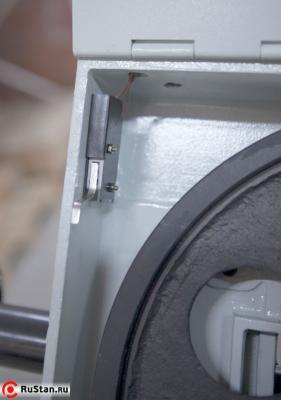

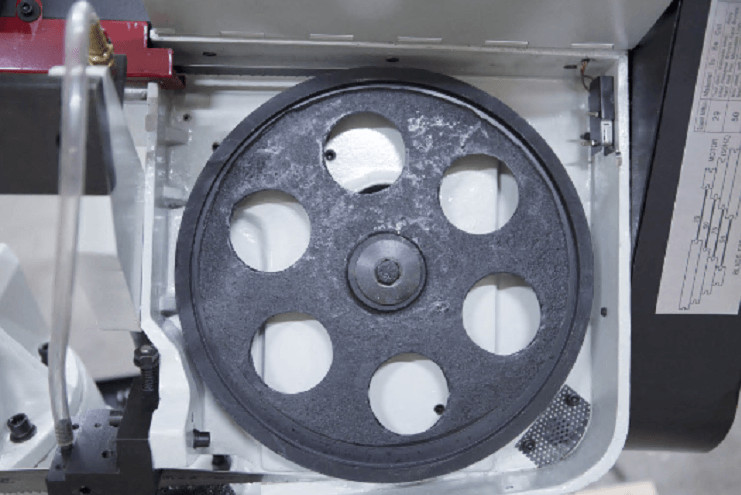

	Шкив станка и предохранительный датчик при поднятой крышке рамы (фото №2).

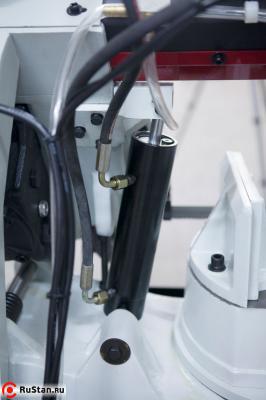

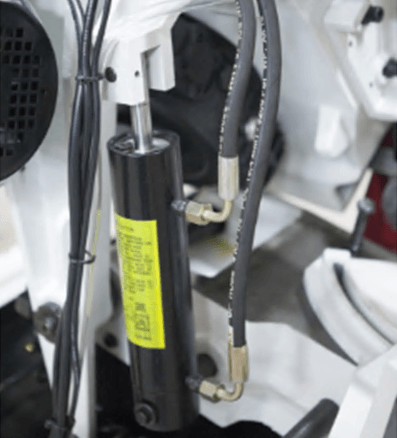

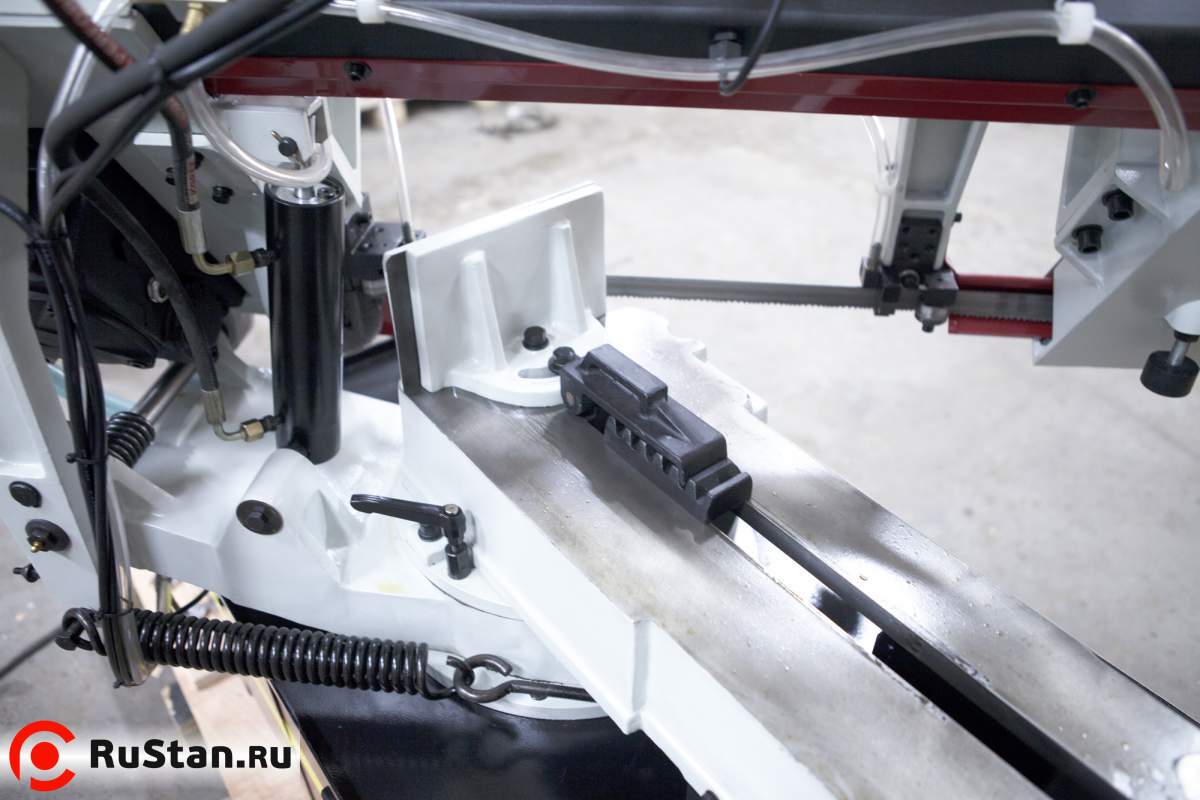

	Гидравлический демпфер регулирующий и снижающий скорость опускания рамы.

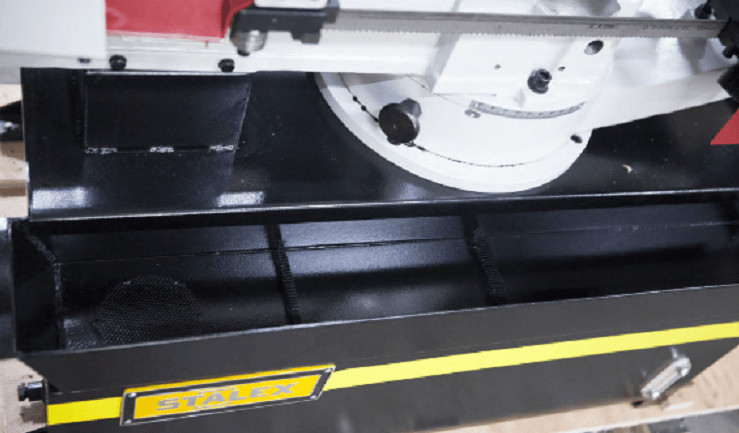

	Съёмный сливной бачок. При снятии бочка с тумбы станка – под бочком находится полость для хранения (при транспортировке) ограничителя подачи листа.
	Поворот рамы под углом 45°.

Комплектация

• Ленточнопильный станок с гидроразгрузкой STALEX BS-1018R
• Гидравлическая система опускания рамы с автоматическим отключением
• Помпа для подачи СОЖ и регулировочные краны
• Концевые выключатели при открытии крышек
• Регулируемый мерный упор
• Пила ленточная, квалитет M42
