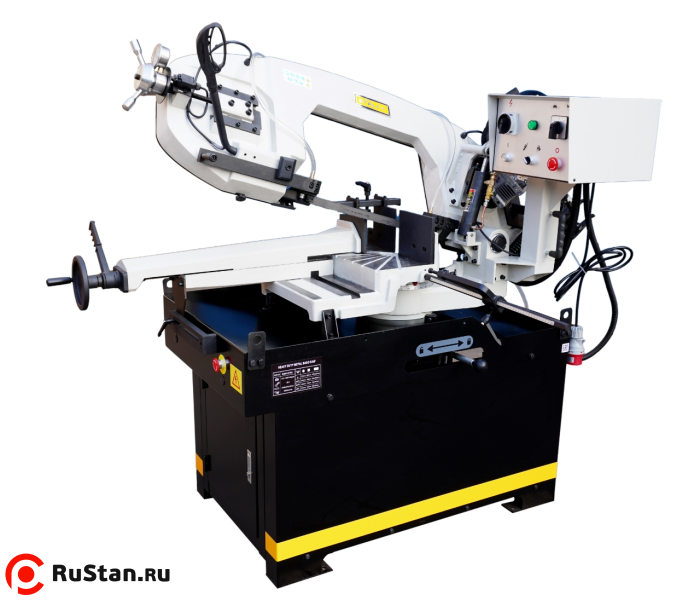

Станок ленточнопильный Stalex BSM-270G

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную.
Станок Stalex BSM-270G позволяет делать распилы заготовок диаметром до 270мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы в обе стороны от – 45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки и обеспечивающий оптимальные режимы распила.
Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Основные элементы cтанка Stalex BSM-270G:
• Поворотный стол с возможность поворота пилы в обе стороны от – 45°… 0°…+45°…+60º, регулировка угла поворота вдоль шкалы
• Литая чугунная рама гарантирует жесткость станка и гасит вибрации
• Опускание рамы осуществляется под собственным весом
• Гидравлический цилиндр для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход)
• Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 25:1)
• Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 17 литров
• Точность движения ленты обеспечивается за счет твердосплавных пластин и роликовых подшипников
• Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)

Стандартная комплектация для Stalex BSM-270G:
• Подвижная направляющая с роликовыми подшипниками натяжения полотна
• Перепускной клапан плавная регулировка опускания пильной рамы
• Тиски с ручным зажимом, и рычагом быстрой доводки
• Скорость вращения пилы, две скорости резания - 34 / 68 м/мин
• Трёхлучевой маховик механического натяжения ленты
• Датчик контроля натяжения полотна – тензометр
• Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
• Мерный упор 520 мм
• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
• Пила ленточная квалитет М42

Технические характеристики "STALEX BSM-270G"
Характеристика	Значение
Мощность двигателя	1.5 / 1.1 кВт (3-фазный, 380 В)
Двигатель СОЖ	0.45 кВт
Привод	зубчатый
Скорость резания	34 / 68 м/мин
Круглый профиль при 90°	270 мм
Круглый профиль при -45°	210 мм
Круглый профиль при +45°	240 мм
Круглый профиль при +60°	160 мм
Квадратный профиль при 90°	260 мм
Квадратный профиль при -45°	180 мм
Квадратный профиль при +45°	180 мм
Квадратный профиль при +60°	110 мм
Прямоугольный профиль при 90°	220х370 мм
Прямоугольный профиль при -45°	140х200 мм
Прямоугольный профиль при +45°	160х240 мм
Прямоугольный профиль при +60°	160х110 мм
Передаточное отношение	25:1
Диаметр шкивов	Ø 380 мм
Размер полотна	27х0.9х3160 мм
Рабочая высота	920 мм
Объём бака СОЖ	17 л
Габариты упаковки	1770х765х1120 мм
Масса нетто/брутто	411/463 кг
Производство	Китай

Комплектация

• Ленточнопильный станок с гидроразгрузкой STALEX BSM-270G
• Направляющая с роликовыми подшипниками натяжения полотна
• Перепускной клапан с регулировкой опускания
• Тиски с ручным зажимом и рычагом быстрой доводки
• Трёхлучевой маховик натяжения ленты
• Тензометр контроля натяжения
• Датчики обрыва и безопасности
• Мерный упор 520 мм
• Помпа для подачи СОЖ с регулировочными кранами
• Пила ленточная, квалитет M42
