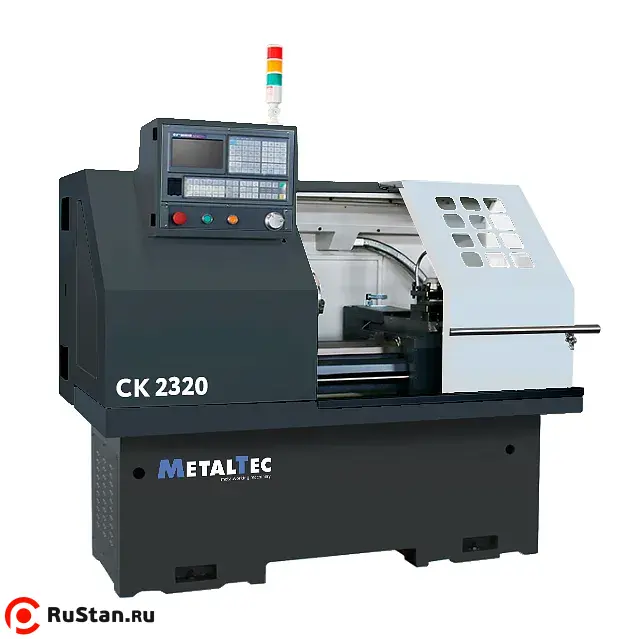

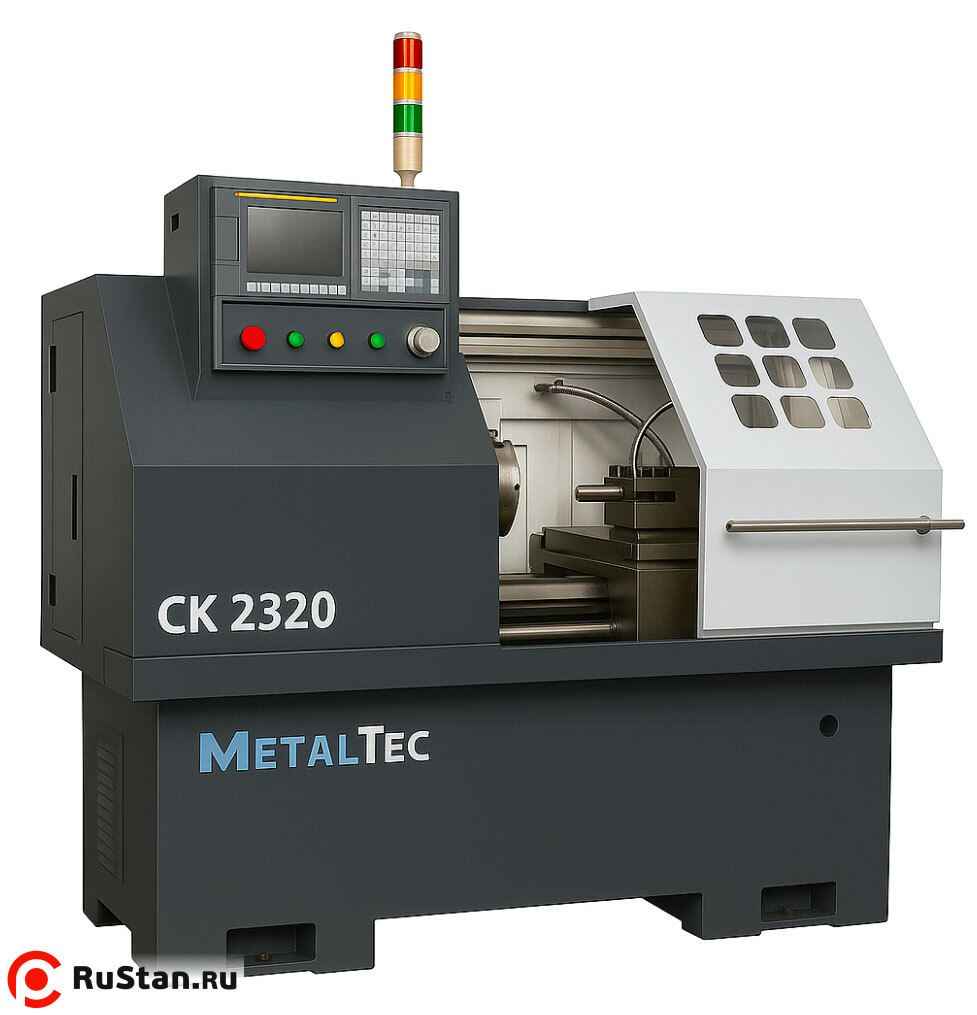

Токарный станок CK2320 с ЧПУ GSK 980TDI
Код товара:
61388
В наличии 1 шт.
994 228 руб.
с НДС - на 25.10.2025 г.
| Модель: |  |
CK2320 с ЧПУ GSK 980TDI |
| Артикул: | |
МК 453237 |
| Производитель: | MetalTec |
|
| Изготовитель: |  |
Китай |
Токарный станок CK2320 с ЧПУ GSK 980TDI предназначен для производства различных типов металлических изделий.
Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ
За счет чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
Особенности
- Станина из чугуна обеспечивает высокую жесткость станку
- Жесткие направляющие скольжения
- Полное кабинетное ограждение
- Станина имеет индукционную закалку с твердостью HRC54
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
Преимущества
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка

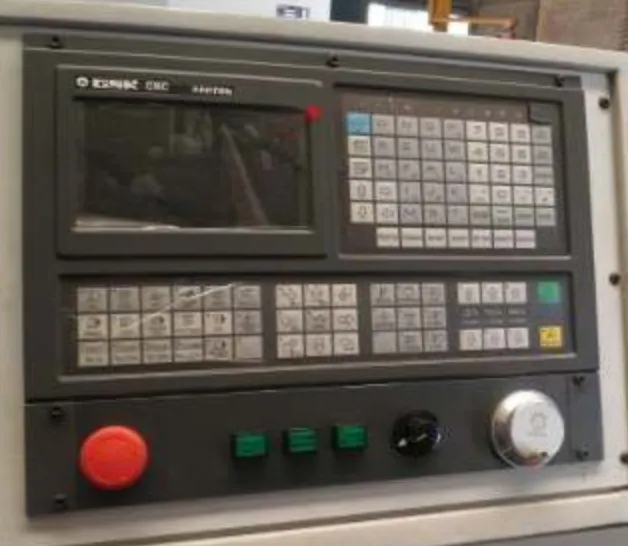

СИСТЕМА ЧПУ GSK 980TDI
Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной технологии.
3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ИЛИ ПНЕВМАТИЧЕСКИЙ ЗАЖИМ)
На станке устанавливается токарный патрон диаметром 150 мм с ручным зажимом заготовки.
Опционально может быть установлен патрон с гидравлическим зажимом.

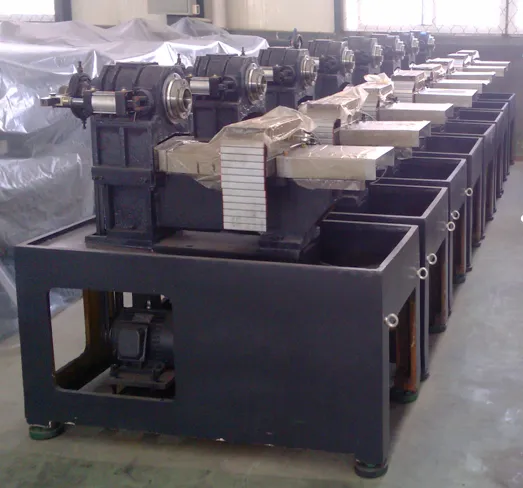

МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА
Элементы конструкции станины отливаются из высокопрочного сплава чугуна.
Отсутствие вибраций при обработке, жесткость и стабильность конструкции.
Для снятия напряжения станины проходят термическую обработку.
Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

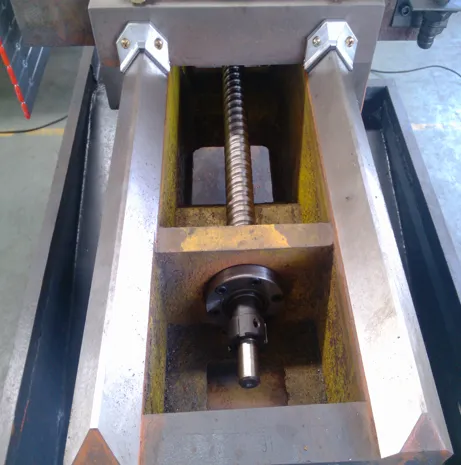

ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)
Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ.
С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка).
Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.

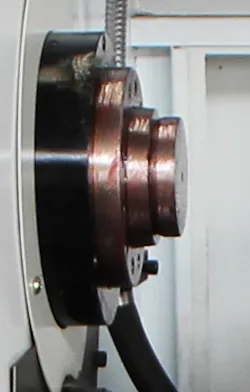

ЗАДНЯЯ БАБКА
В базовой комплектации станок поставляется с задней бабкой с ручной регулировкой.
Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.

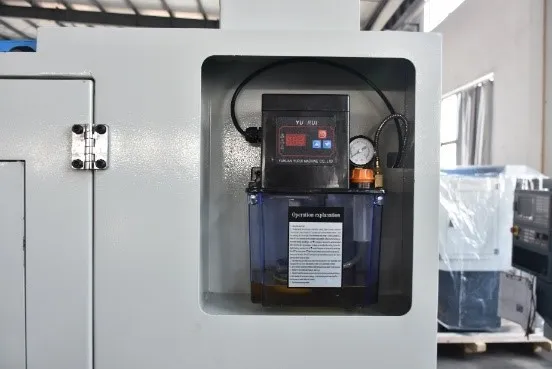

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Обеспечивает бесперебойную своевременную смазку узлов станка.

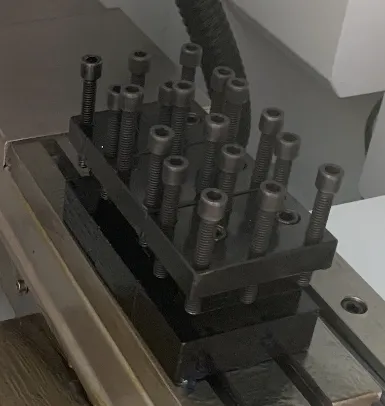

КВАДРАТНЫЙ РЕЗЦЕДЕРЖАТЕЛЬ
В комплекте 3 шт. 16х16
Технические характеристики CK2320 с ЧПУ GSK 980TDI |
|
|---|---|
| Характеристика | Значение |
| Габариты обрабатываемых деталей | |
| Макс. диаметр обработки, мм | 110 |
| Макс. длина обработки, мм 120 | |
| Макс. диаметр над станиной, мм 230 | |
| Макс. диаметр над суппортом, мм | 125 |
| Макс. длина заготовки, мм | 200 |
| Станина и направляющие | |
| Тип станины | Станина из чугуна |
| Твердость направляющих станины | HRC 54 |
| Направляющие по оси Z | Скольжения |
| Направляющие по оси Х | Скольжения |
| Система управления и сервоприводы | |
| Стойка управления | GSK 980TDI |
| Серводвигатели | GSK |
| Шпиндель | |
| Максимальное проходное отверстие шпинделя, мм | 41 |
| Максимальный калиброванный пруток, мм | 40 |
| Торец шпинделя | A2-5 - механика |
| Патрон, мм | 150, механический З-х кулачковый |
| Скорость вращения | 150 - 2500 об/мин |
| Перемещение и скорость подачи | |
| Ход по оси Х, мм | 300 |
| Ход по оси Z, мм | 320 |
| Х,Z ускоренная подача , м/мин | 8/10 |
| Инструмент | |
| Размер инструмента, мм | 16 x 16 |
| Квадратный резцедержатель 3 шт. | 2 шт. |
| Задняя бабка | Ручная |
| Ход пиноли задней бабки, мм 50 | Конус МТ4 |
| Двигатель | |
| Тип двигателя | Серво двигатель |
| Мощность двигателя, кВт | 3 |
| Габаритные размеры | |
| Длина, мм | 1480 |
| Ширина, мм | 1100 |
| Высота, мм | 1650 |
| Вес CK2320 с ЧПУ GSK 980TDI , кг | 850 |
Стандартная комплектация
- 3-кулачковый механический патрон 150 мм
- 3 кВт мощность шпинделя
- Резцедержатель 3 шт. 16х16
- Система ЧПУ GSK 980TDI
- Серводвигатели GSK по осям Х/Z
- Механическая задняя бабка
- Вспомогательный источник света
- Автоматическая система смазки
- Кабинетная защита
- Комплект ЗИП
Дополнительная комплектация
- Гидравлический патрон
