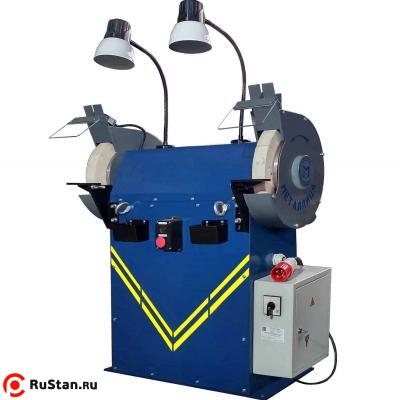

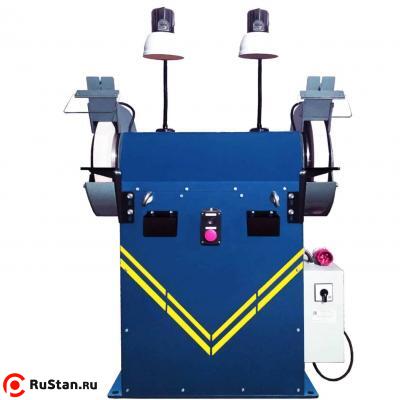

Станок точильно-шлифовальный ТШ-4РБ(400 мм)-П с пылеотсосом

Станок точильно-шлифовальный ТШ-4РБ-П предназначен для обработки изделий из металлических и неметаллических материалов при помощи абразивных кругов и поставляется совместно с пылеулавливающим агрегатом ПУАМ-1200.

Подключение ПУАМ-1200 к станку ТШ осуществляется путем механического присоединения гофрированных воздуховодов через переходник от входа ПУАМ к выходным патрубкам станка ТШ.

Технические характеристики ТШ-4РБ(400 мм)
Характеристика	Значение
Шлифовальные круги
Наружный диаметр	400 мм
Ширина	50 мм
Посадочный диаметр	203 мм
Основные характеристики
Расстояние между шлифовальными кругами по осям	800 мм
Высота центров кругов от основания	900 мм
Класс неуравновешенности	кл.2 или кл.1
Окружная скорость при максимальном диаметре шлифов. круга	31,4 м/с
Частота вращения шпинделя	1500 об/мин
Электродвигатель
Номинальная мощность	7,5 кВт
Частота вращения ротора	1500 об/мин
Напряжение	380 В
Частота	50 Гц
Габариты
ДхШхВ (рабочее положение)	535x980х1215 мм
ДхШхВ (транспортное положение, обрешетка)	680x1250x1410 мм
Масса ТШ-4РБ(400 мм) - П нетто/брутто	400/414 кг

Технические характеристики пылеотсоса
Характеристика	Значение
Производительность	1200 м³/час
Количество лопастей крыльчатки	6 шт
Степень очистки, не менее	99%
Средний медианный размер улавливаемых частиц	10 мкм
Диаметр входа в вентилятор	120 мм
Площадь фильтрования	1,22 м²
Корректированный уровень звуковой мощности, не более	80 Дб
Электродвигатель:
Номинальная мощность	1,1 кВт
Частота вращения ротора	2870 об/мин
Напряжение	380 В
Частота	50 Гц
Габариты
Положение	Рабочее	Транспортное (обрешетка)
Длина	785 мм	840 мм
Ширина	415 мм	580 мм
Высота	1295 мм	1410 мм
Масса	55 кг	67 кг

Комплектация

• Станок точильно-шлифовальный ТШ-4РБ
• Круг шлифовальный 400х50х203 — 2 шт
• Светильники с гибкой ножкой (напряжение 24В)
• Разъем «Вилка-Розетка»

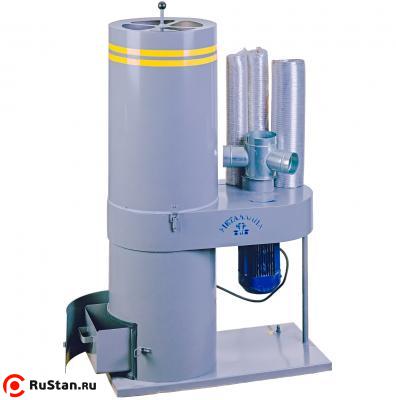

• Пылеулавливающий агрегат ПУАМ-1200
• Переходник с гибкими воздуховодами
• Паспорт

Расходные материалы (за доп. плату)

• Круги шлифовальные абразивные
• Абразивный шлифовальный круг
• Фильтр конусной
• Алмазный инструмент, шарошка
• Ремень В-1800
