Цена для юр. и физ. лиц
3 607 500 руб.
с НДС - на 28.03.2024 г.
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы

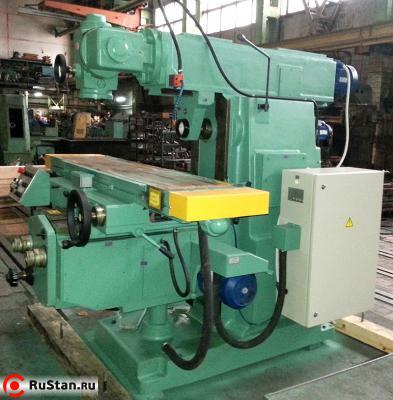

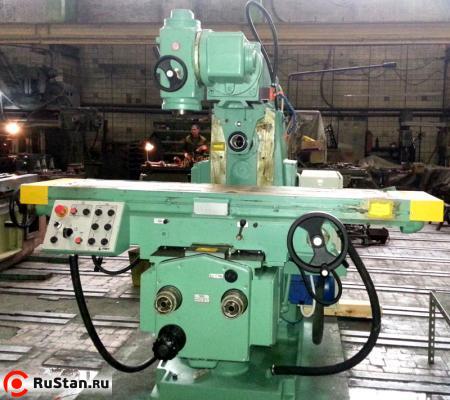

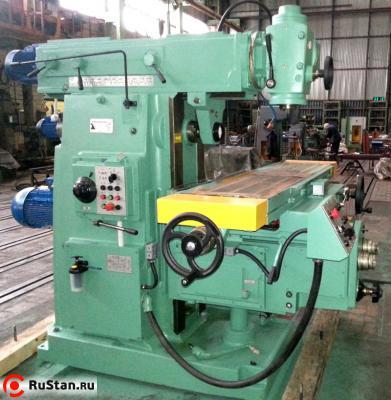

Широкоуниверсальный фрезерный станок 6Т83Ш (6Р83Ш) предназначен для выполнения разнообразных фрезерных, сверлильных и расточных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.

Станки оснащены хоботом, на котором установлена накладная и поворотная шпиндельные головки с индивидуальной коробкой скоростей и отдельным приводом, обеспечивающими возможность обработки детали инструментом, установленным к рабочей поверхности стола под любым углом в любой плоскости.

Наличие отдельного горизонтального шпинделя позволяет использовать эти станки как обычные горизонтально-фрезерные.

Мощность приводов и высокая жесткость станков позволяют применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.

Особенности конструкции

  • Характерные особенности: базовая модель (автоматические циклы по 3 координатам);
  • Тип: широкоуниверсальный;
  • механизированное крепление инструмента в шпинделе;
  • устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
  • предохранительная муфта защиты привода подач от перегрузок;
  • торможение шпинделя при остановке электромагнитной муфтой.
  • разнообразные автоматические циклы работы станка;
  • широкий диапазон частот вращения шпинделя и подач стола;
  • большая мощность приводов;
  • повышенный класс точности;
  • возможность одновременной работы двумя шпинделями;
  • высокая жесткость;
  • надежность и долговечность

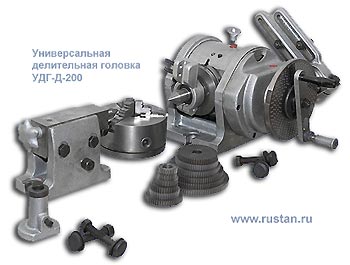

Технологические возможности станков могут быть расширены за счет применения на них делительной и долбёжной головок, круглого поворотного стола.


Технические характеристики фрезерного станка 6Т83Ш

Характеристика Значение
Тип Широкоуниверсальный
Размеры рабочей поверхности стола, мм 1600х400
Наибольшее перемещение стола, мм:
- продольное 1000
- поперечное 400
-вертикальное 420
Расстояние от оси горизонтального (торца вертикального) шпинделя до рабочей поверхности стола, мм 30-450
Расстояние от оси горизонтального шпинделя до направляющих хобота, мм 190
Пределы частот вращения шпинделя,
мин-1:
-основного 31,5-1600
-накладной и поворотной головок 50-1600
Диапазон подач стола, мм/мин:
-продольных и поперечных 12,5-1600
-вертикальных 4,1-530
Наибольшая масса обрабатываемой детали (с приспособлением), кг 630
Мощность электро-двигателей приводов, КВт:
-основного шпинделя 11
-накладной и поворотной головок 3
-подач стола 3
Конус шпинделя по ГОСТ 30064-93
-основного N50
-накладной и поворотной головок N40
Угол поворота стола вокруг вертикальной оси, град. -
Габаритные размеры станка, мм
- длина 2570
- ширина 2252
- высота 2040
Масса станка с электрооборудованием, кг 4400
