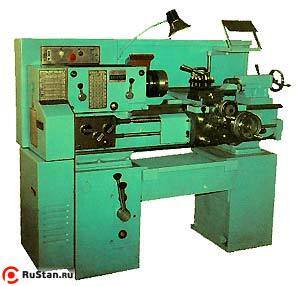

Токарно винторезный станок 1У61М
Код товара:
182
снят с производства
Нет в наличии
| Модель: |  |
1У61М |
| Изготовитель: |  |
Россия |
Аналоги 1У61М
Код товара: 9084
Нет в наличии
Ø обработки над станиной 320
Ø обработки над супортом 200
РМЦ1000
Ø отверстия шпинделя 50
Макс. обороты 2500
Мощность 11.00 кВт
Напряжение380В
Масса3800 кг
Ø обработки над супортом 200
РМЦ1000
Ø отверстия шпинделя 50
Макс. обороты 2500
Мощность 11.00 кВт
Напряжение380В
Масса3800 кг
Код товара: 34055
Нет в наличии
Ø обработки над станиной 320
РМЦ2000
Ø отверстия шпинделя 38
Макс. обороты 2000
Мощность 1.10 кВт
Напряжение380В
Масса600 кг
РМЦ2000
Ø отверстия шпинделя 38
Макс. обороты 2000
Мощность 1.10 кВт
Напряжение380В
Масса600 кг
607 152 p
Код товара: 51023
Нет в наличии
Ø обработки над станиной 320
РМЦ1000
Ø отверстия шпинделя 38
Макс. обороты 1810
Мощность 1.50 кВт
Напряжение380В
Масса550 кг
РМЦ1000
Ø отверстия шпинделя 38
Макс. обороты 1810
Мощность 1.50 кВт
Напряжение380В
Масса550 кг
649 957 p
Код товара: 51024
Нет в наличии
Ø обработки над станиной 320
РМЦ1000
Ø отверстия шпинделя 38
Макс. обороты 1810
Мощность 1.50 кВт
Напряжение380В
Масса550 кг
РМЦ1000
Ø отверстия шпинделя 38
Макс. обороты 1810
Мощность 1.50 кВт
Напряжение380В
Масса550 кг
695 926 p
Код товара: 51025
Нет в наличии
Ø обработки над станиной 320
РМЦ750
Ø отверстия шпинделя 38
Макс. обороты 1810
Мощность 1.50 кВт
Напряжение220В
Масса520 кг
РМЦ750
Ø отверстия шпинделя 38
Макс. обороты 1810
Мощность 1.50 кВт
Напряжение220В
Масса520 кг
411 642 p
Код товара: 51026
Нет в наличии
Ø обработки над станиной 320
РМЦ750
Ø отверстия шпинделя 38
Макс. обороты 1810
Мощность 1.50 кВт
Напряжение380В
Масса520 кг
РМЦ750
Ø отверстия шпинделя 38
Макс. обороты 1810
Мощность 1.50 кВт
Напряжение380В
Масса520 кг
402 171 p
Код товара: 51027
Нет в наличии
Ø обработки над станиной 320
РМЦ750
Ø отверстия шпинделя 38
Макс. обороты 1810
Мощность 1.50 кВт
Напряжение220В
Масса550 кг
РМЦ750
Ø отверстия шпинделя 38
Макс. обороты 1810
Мощность 1.50 кВт
Напряжение220В
Масса550 кг
379 225 p
Код товара: 51028
Нет в наличии
Ø обработки над станиной 320
РМЦ750
Ø отверстия шпинделя 38
Макс. обороты 1810
Мощность 1.50 кВт
Напряжение380В
Масса550 кг
РМЦ750
Ø отверстия шпинделя 38
Макс. обороты 1810
Мощность 1.50 кВт
Напряжение380В
Масса550 кг
379 225 p
Код товара: 59288
В наличии 1 шт.
Ø обработки над станиной 323
Ø обработки над супортом 216
РМЦ880
Ø отверстия шпинделя 38
Макс. обороты 2000
Мощность 1.10 кВт
Напряжение380В
Масса360 кг
Ø обработки над супортом 216
РМЦ880
Ø отверстия шпинделя 38
Макс. обороты 2000
Мощность 1.10 кВт
Напряжение380В
Масса360 кг
510 340 p
Код товара: 134
Нет в наличии
Ø обработки над станиной 325
Ø обработки над супортом 196
РМЦ750
Ø отверстия шпинделя 32
Макс. обороты 2000
Мощность 2.20 кВт
Напряжение380В
Масса770 кг
Ø обработки над супортом 196
РМЦ750
Ø отверстия шпинделя 32
Макс. обороты 2000
Мощность 2.20 кВт
Напряжение380В
Масса770 кг
Код товара: 322
Нет в наличии
Ø обработки над станиной 325
Ø обработки над супортом 190
РМЦ1000
Ø отверстия шпинделя 32
Макс. обороты 1250
Мощность 2.20 кВт
Напряжение380В
Масса770 кг
Ø обработки над супортом 190
РМЦ1000
Ø отверстия шпинделя 32
Макс. обороты 1250
Мощность 2.20 кВт
Напряжение380В
Масса770 кг
1 899 637 p
Код товара: 1574
Нет в наличии
Ø обработки над станиной 325
Ø обработки над супортом 196
РМЦ500
Ø отверстия шпинделя 32
Макс. обороты 2000
Мощность 2.20 кВт
Напряжение380В
Масса700 кг
Ø обработки над супортом 196
РМЦ500
Ø отверстия шпинделя 32
Макс. обороты 2000
Мощность 2.20 кВт
Напряжение380В
Масса700 кг
1 493 446 p
Токарно винторезный станок 1У61М предназначен для для выполнения любых токарных работ в машиностроении, а также в механических мастерских промышленных и сельскохозяйственных предприятий.
Шпиндель станка стальной, пустотелый, с фланцевым концом, разгружен от изгибающих усилий ременной передачи за счет посадки шкива на втулку, смонтированную на подшипниках качения.
Передний конусный конец смонтирован в бронзовом подшипнике скольжения.
Задний конец шпинделя смонтирован на радиально - упорном подшипнике.
Технические данные станка полностью соответствуют современным требованиям производства и действующим стандартам. К каждому станку прилагаются приспособления и набор ключей.
ОСОБЕННОСТИ КОНСТРУКЦИИ:
Применена плавающая маточная гайка, что исключает влияние износа направляющих суппорта на качество нарезаемой резьбы; Введено регулирование высоты центров задней бабки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Шпиндель станка стальной, пустотелый, с фланцевым концом, разгружен от изгибающих усилий ременной передачи за счет посадки шкива на втулку, смонтированную на подшипниках качения.
Передний конусный конец смонтирован в бронзовом подшипнике скольжения.
Задний конец шпинделя смонтирован на радиально - упорном подшипнике.
Технические данные станка полностью соответствуют современным требованиям производства и действующим стандартам. К каждому станку прилагаются приспособления и набор ключей.
ОСОБЕННОСТИ КОНСТРУКЦИИ:
Применена плавающая маточная гайка, что исключает влияние износа направляющих суппорта на качество нарезаемой резьбы; Введено регулирование высоты центров задней бабки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристика | 1У61М |
|---|---|
| Наибольшая длина обрабатываемой заготовки, мм | 500 |
| Наибольший диаметр обрабатываемой детали, мм: - над станиной - над суппортом - прутка | 320 165 25 |
| Количество скоростей шпинделя | 18 |
| Диапазон частот вращения шпинделя, об/мин | 25...2000 |
| Пределы продольных подач, мм/об | 0.032...0.5 |
| Пределы поперечных подач, мм/об | 0.013...0.2 |
| Пределы шагов нарезаемых резьб: - метрических, мм - модульных, модуль в мм - дюймовых, нитка на дюйм | - 0.2...7.0 - 0.1...3.5 - 0.013...0.2 |
| Наибольшее сечение резцов, мм | 20 х 20 |
| Количество позиций инструмента | 4 |
| Размер внутреннего конуса шпинделя | Морзе 4 |
| Размер внутреннего конуса пиноли задней бабки | Морзе 3 |
| Наибольшее перемещение пиноли, мм | 90 |
| Мощность привода главного движения, кВт | 3 |
| Габариты, мм | 1800 х 750 х 1350 |
| Масса 1У61М 1У61М , кг | 900 |
