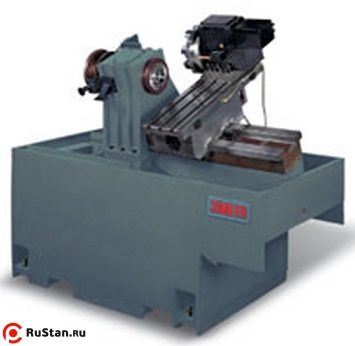

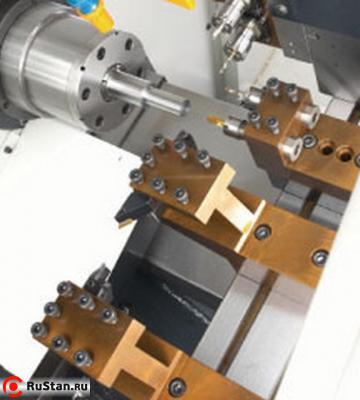

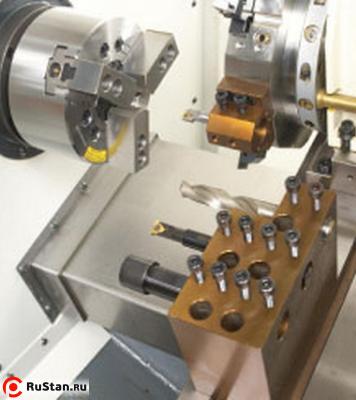

Токарный автомат продольного точения JINN FA SMART-42
Код товара:
2201
снят с продажи
Нет в наличии
| Модель: |  |
JINN FA SMART-42 |
| Производитель: |  |
JINN FA (Тайвань) |
Токарный автомат продольного точения JINN FA SMART-42 предназначен для токарной обработки сложных и точных деталей из калиброванного холоднотянутого прутка круглого, шестигранного и квадратного сечения или из труб в условиях серийного производства.
Технические характеристики токарного автоматического станка JINN FA SMART-42
| Характеристики | SMART-42 |
|---|---|
| Максимальный диаметр устанавливаемой заготовки, мм | 320 |
| Максимальный диаметр точения, мм | Ø200 |
| Максимальная длина обработки, мм | 117 |
| Максимальный диаметр прутковой заготовки, мм | Ø42 |
| Диаметр сквозного отверстия в шпинделе, мм | Ø44 |
| Фланец шпинделя, мм | А2-5 |
| Диапазон частот вращения шпинделя, об/мин | 45 ~ 3500 |
| Мощность электродвигателя шпинделя, кВт | 5,5 |
| Максимальное перемещение по оси X / Z, мм | 215 / 127 |
| Ускоренное перемещение по осям X / Z, мм | 16 |
| Время смены инструмента, с | - |
| Угол наклона станины, ° | 20 |
| Тип направляющих | скольжения |
| Размер 3-х кулачкового гидравлического патрона, мм | 150 |
| Размер сечения осевого инструмента в револьверной головке, мм | ⟨20 |
| Диаметр сечения осевого инструмента в револьверной головке, мм | Ø25 |
| Диаметр ШВП по оси X / Z, мм | Ø32 |
| Мощность электродвигателя привода подач по осям X / Z, мм | 0,75 / 1,0 |
| Мощность электродвигателя гидростанции, кВт | 0,75 |
| Мощность электродвигателя лубрикатора системы автоматической смазки, Вт | 150 |
| Потребляемая мощность станка, кВ А | 10 |
| Емкость бака СОЖ, л | 80 |
| Габаритные размеры, мм | 2813 х 1350 х 1825 |
| Масса JINN FA SMART-42 станка, кг | 2200 |
Стандартная комплектация
- Осветительное устройство
- Теплообменник электрошкафа
- Полное ограждение
- Ящик с инструментом для обслуживания станка
- Система охлаждения электрошкафа
- Опоры для установки станка 4 шт.
- Педаль зажима (разжима) гидравлического патрона
- Руководство по эксплуатации станка
- Руководство по эксплуатации ЧПУ
- Руководство по техобслуживанию ЧПУ
- 3-х кулачковый гидравлический патрон Ø150 мм
- Система обдува патрона сжатым воздухом
- 8-ми позиционная гидравлическая револьверная головка
- Держатель осевого инструмента (3 шт.)
- Держатель радиального инструмента (5 шт.)
- Переходные втулки для осевого инструмента (Ø 8, 10, 12, 16, 20 мм)
- Пакет безопасности в соответствии с требованием европейских стандартов
- Устройство приема готовых деталей
- Конвейер для стружки
- Тележка для стружки
- Трансформатор высокого напряжения 25 кВ А
- Устройство автоматической подачи прутка (bar feeder) BA-65 (L 1,2 м)
