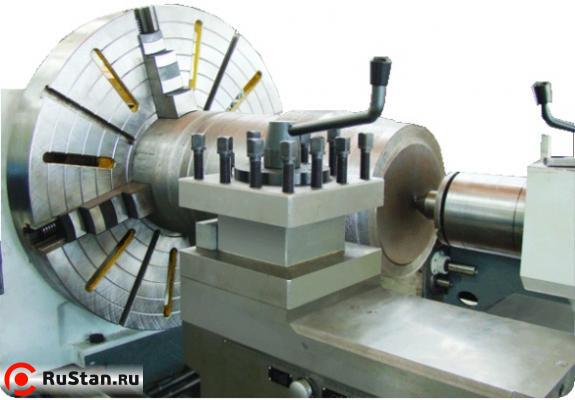

Тяжелый токарно-винторезный станок DALIAN CW61100M/3000 предназначен для черновой и получистовой обработки габаритных деталей, проточку в размер внутренних и наружных цилиндрических поверхностей, обработку конических поверхностей, торцевых поверхностей, нарезание метрических, дюймовых, а также модульных и питчевых резьб, проточку канавок, сверление как оправкой в резцедержке, так и при помощи пиноли задней бабки, развертывание и. На станке можно обрабатывать такие материалы, как чугун, сталь, цветные металлы и пластик.

Станина

Станина станка CW61100M выполнена из чугуна. Поверхность направляющих закалена ТВЧ (HRC50) и отшлифована. Ширина станины – 755 мм. На станке возможна обработка деталей с диаметром до 1400 мм (с использованием гапа, без него до 630 мм). V – образные направляющие обеспечивают плавность хода и высокую точность обработки. Система смазки направляющих снижает трудоемкость обслуживания станки и увеличивает его ресурс. Максимальный вес заготовки в центрах – 5000 кг. В базовую комплектацию станка входит задняя бабка с диаметром пиноли 160 мм и метрическим конусом 80 мм. Максимальное перемещение пиноли задней бабки – 300 мм. Возможность выбора скорости перемещения через редуктор от маховика. Скорость быстрых ходов в продольном направлении – 3740 мм/мин, поперечных – 1870 мм/мин.

Шпиндель

Шпиндель с внутренним отверстием 130 мм и метрическим конусом 140 имеет 21 ступень скоростей вперед и 12 на реверс. Что позволяет достигать диапазона вращения от 3,15 до 315 об/мин вперед и от 4,5 до 415 об/мин на реверс. Скорость шпинделя устанавливается с помощью двух рукояток. Так же в виде опции возможна установка на тяжелый токарный станок CW61100M шпинделя с внутренним отверстием 160 мм. Широкий диапазон продольных и поперечных подач обеспечивает высокое качество обработки различных материалов.

Прочее

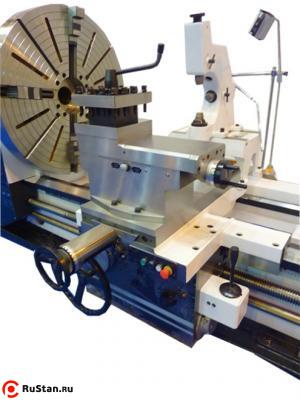

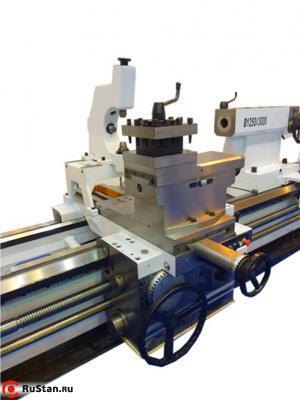

В резцедержатель устанавливается инструмент с поперечным сечением державки 45х45 мм. Система подачи СОЖ оборудована шестеренчатым насосом CB-B10 (вращение против часовой стрелки) со скоростью вращения 1450 об/мин, обеспечивает подачу СОЖ в зону обработки, реализует отвод тепла от резца и смыв стружки из зоны резания и охлаждение режущей кромки инструмента.


Технические характеристики тяжелого токарно-винторезного стана DALIAN CW61100M/3000:

Характеристика Значение
Макс. диаметр изделия типа диск, мм1000
Макс. диаметр обработки тел типа вал, мм630
Макс. диаметр обработки в гапе, мм1400
Ширина гапа, мм600
РМЦ, макс длина заготовки, мм3000
Макс. вес заготовки, кг5000
Торец шпинделя
Отверстие шпинделя, мм130 (160 опция)
Конус отверстия шпинделяМетрический 140
Количество скоростей шпинделя, ступеней21 ступень вперед, 12 - реверс
Диапазон скоростей шпинделя, об/минвперед: 3.15...315. реверс: 4.5...390
Количество подач56
Диапазон продольной подачи 1:1, мм/об
Диапазон продольной подачи 16:1, мм/об
Быстрые продольные перемещения суппорта, м/мин3.740
Быстрые поперечные перемещения суппорта, м/мин1.870
Шаг продольного ходового винта, мм0.05
Шаг поперечного ходового винта, мм0.05
Количество нарезаемых резьб/ шаг, мм1...120/44
Размеры хвостовика инструмента, мм
Макс. угол поворота поворотной части суппорта, град±90°
Макс. перемещение резцедержки, мм300
Макс. допустимое усилие резания, Н
Макс. допустимое усилие подачи, Н
Диаметр пиноли задней бабки, мм160
Перемещение пиноли задней бабки, мм300
Конус пиноли задней бабкиМетрический 80
Мощность э/д шпинделя, кВт22
Система СОЖ, проток л/мин10
Масса станка нетто, кг12500
Масса станка брутто, кг13500
Габариты станка ДхШхВ5950x1855х1780

Варианты комплектации

-Масленка
3-х кулачковый патрон4-х кулачковый патрон

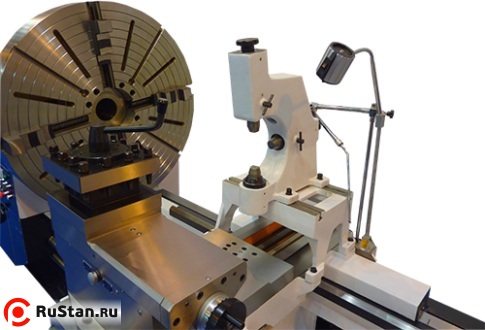

ПланшайбаЛюнет неподвижный
Система освещенияПодвижный люнет
-Инструмент/ключи
