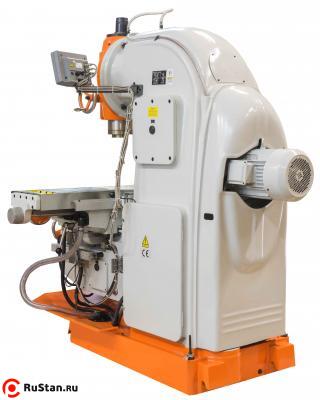

Вертикально-фрезерный станок Stalex X5032A Servo DRO предназначен для фрезерования, сверления и т.п. обрабатываемых резанием металлов и полимерных материалов.

Особенности

  • Изготовлен из высококачественного чугуна и стали.
  • Усиленные упорные подшипники шпинделя.
  • Поворот головки на угол ± 45° влево/вправо.
  • Централизованная смазка стола.
  • Автоматизированный ход стола X, Y, Z.
  • ШВП по осям X/Y.
  • Встроенное устройство подвода СОЖ.
  • Лампа местного освещения.
  • Стандарт СЕ.

Технические характеристики Stalex X5032A

Характеристика Значение
Конус шпинделя ISO 50 (7:24)
Частота вращения шпинделя, 18 30-1500 об/мин
Ход пиноли шпинделя 70 мм
Диаметр отверстия шпинделя 29 мм
Расстояние шпиндель-стол (мин/макс) 60/410 мм
Расстояние шпиндель-стойка 350 мм
Размер рабочего стола 1320х320 мм
Перемещение стола по оси X, Y 2300/1533/770 мм/мин
Диапазон скорости подачи стола:
- Продольное, 18 23,5-1180 мм/мин
- Поперечное, 18 15-786 мм/мин
- Вертикальное, 18 8-394 мм/мин
Максимальный вертикальный ход стола (мех/ручной) 330/350 мм
Максимальный поперечный ход стола(мех/ручной) 255/240 мм
Максимальный продольный ход стола(мех/ручной) 700/680 мм
Деление лимба 0,05 мм
Продольное 0,05 мм
Поперечное 0,05 мм
Вертикальное 0,05 мм
Пазы Т-образные 3х18 мм
Расстояние между пазами 70 мм
Диапазон поворота головки шпинделя ± 45°
Общая мощность 11 кВт
Мощность главного привода 7,5 кВт
Мощность мотора перемещения X /Y/Z 1,5 кВт
Двигатель насоса СОЖ 0,125 кВт
Подача СОЖ 22 л/мин
Максимальная нагрузка на стол 500 кг
Габаритные размеры (ДхШхВ) 1900х1670х1960 мм
Масса 2800 кг

Комплектация

  • Цанговый патрон с набором цанг (4-16 мм) - 8 шт.
  • Оправка ISO50/MT4
  • Тиски фрезерные 160 мм
  • Оправка ISO50 для торцевых фрез
  • Лампа местного освещения
  • Инструмент для обслуживания

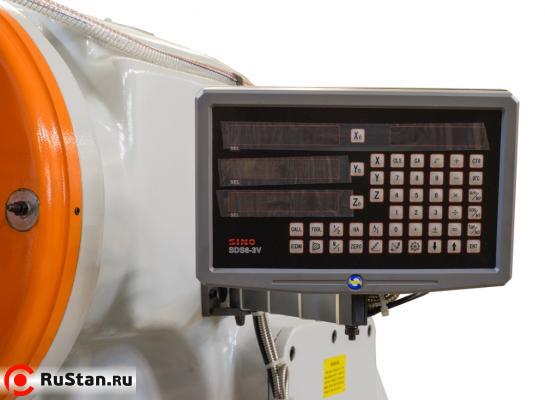

  • УЦИ по трем осям
